PMC-T406 電氣火災監控系統 —— 您的全場景配電系統火災隱患前置防控核心

PMC-T406 電氣火災監控系統核心概述:
您選購的 PMC-T406 電氣火災監控系統,是西安邦華電氣嚴格依據 GB 14287-2014《電氣火災監控系統》、GB 50116-2013《火災自動報警系統設計規范》研發生產,全系列產品通過國家 3C 強制性認證,參數可溯源,完全滿足各類建筑消防設計與驗收要求,徹底解決您的項目合規驗收顧慮。
本系統以 PMC-T406 為核心管控單元,搭配全系列前端探測器、傳感配件與功能模塊,可精準采集配電回路剩余電流、溫度、電流、電壓、故障電弧等全維度信號,完成本地數據處理、智能判斷、聲光報警與數據上傳,無縫對接邦華電氣全系列監控主機,為您實現電氣火災隱患的早期識別、精準定位與快速處置,全面降低電氣安全風險。
PMC-T406 電氣火災監控系統全系列型號:

電氣火災監控設備
邦華電氣電氣火災監控設備是其電氣火災監控系統的核心管控中樞,核心產品包含PMC-EFB-2 系列、PMC-EFB-2-D 型、PMC-EFJ-2 型三大機型,均嚴格遵循 GB14287.1-2014 國標設計,采用嵌入式軟硬件平臺打造,具備高實時性、高可靠性特點。其中 PMC-EFB-2 系列為立柜 / 壁掛式主控設備,主打大容量點位集中管控;PMC-EFJ-2 為導軌式電氣火災監控分機,適配分布式組網與布線困難場景;全系列設備可通過二總線、RS485、以太網、LoRa 無線等多種方式與前端探測器組網,集中采集、處理、顯示配電回路的電氣火災隱患參數,實現聲光報警、事件存儲、故障定位、聯動控制、數據上傳等核心功能,全面覆蓋各類民用、工業建筑的全場景電氣火災集中管控需求。
| 產品型號 | 安裝形式 | 最大監控容量 | 核心通訊接口 | 核心適配場景 | 核心功能特點 |
| PMC-EFB-2 系列 | 壁掛式 / 立柜式 | 單鏈路最大接入 128 臺探測器,整機最大可監控 512 臺探測器、2048 個監測點位 | 2/4 路二總線、4/8 路 RS485、2 路以太網、可選 1 路 LoRa 無線 | 大型商業綜合體、工業廠區、高層建筑、軌道交通、醫院等大容量點位項目 | 主備電自動切換,備用電源可維持設備工作≥4h;報警響應時間≤10s,支持多臺設備組網聯動,內置打印機與大容量事件存儲,可對接火災報警系統與智慧消防云平臺,適配復雜工程分級管控需求 |

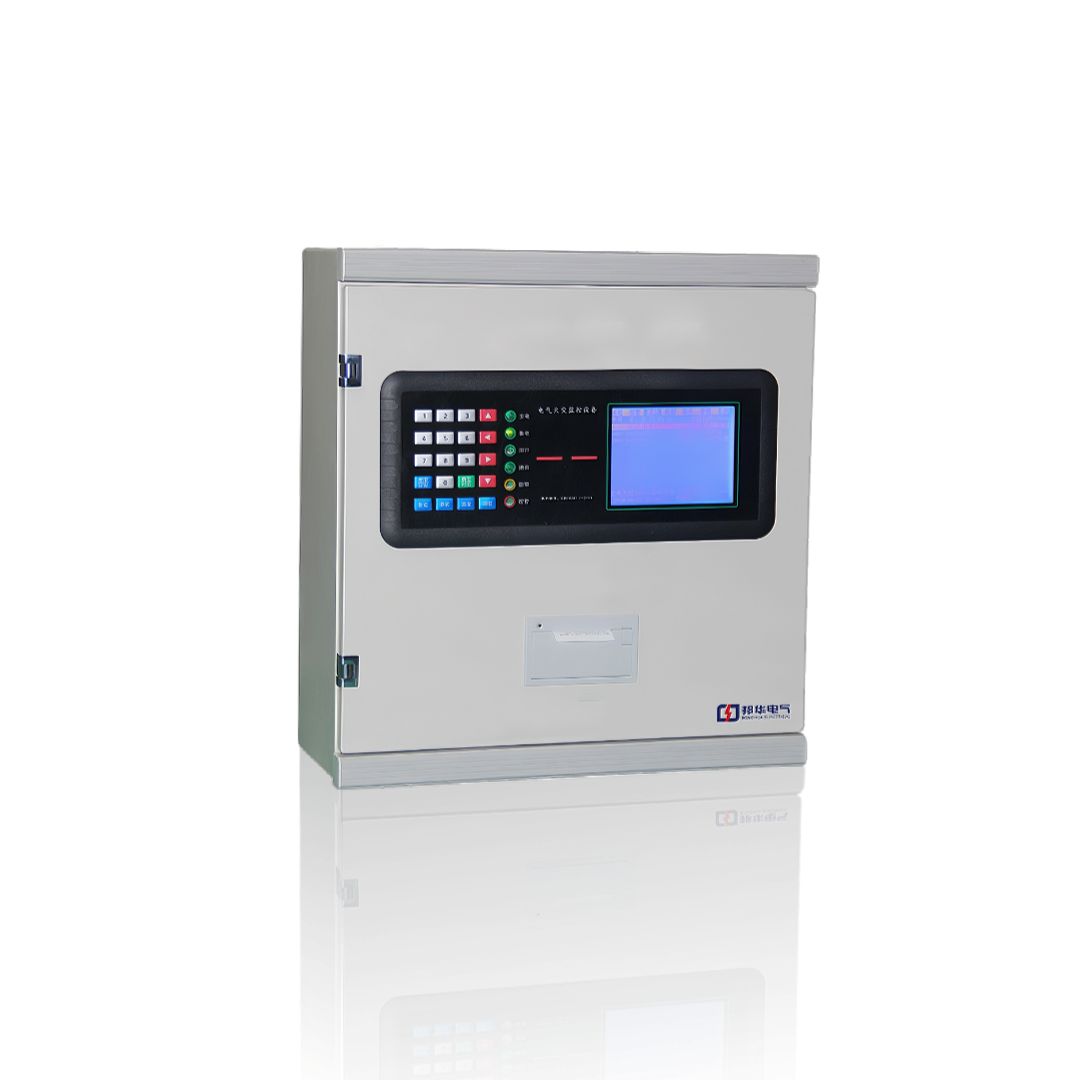

| PMC-EFB-2-D 型 | 壁掛式 | 可擴展大容量監測回路,適配中大型項目分布式組網 | 多回路 RS485、二總線、以太網 | 中型建筑、園區、酒店、商業樓宇等中體量項目 | 緊湊型結構設計,具備報警 / 故障雙無源觸點輸出,支持遠程參數配置與固件升級,安裝調試便捷,抗電磁干擾能力強 |
| PMC-EFJ-2 型 | 導軌式 / 面板式 | 單臺最大接入 64 臺探測器 | 2 路 RS485、1 路 LoRa、1 個以太網口 | 樓層配電箱、分布式配電間、布線困難的改造項目、小型單體建筑 | 體積小巧,支持導軌與面板雙安裝方式,具備數萬條事件記錄能力,可作為區域分機實現分布式監控,無線通訊能力適配老舊線路改造場景 |

電氣火災監控探測器
邦華電氣電氣火災監控探測器是電氣火災隱患的前端感知核心,全系列嚴格依據 GB14287-2014 國標研發,覆蓋組合式、剩余電流式、測溫式全品類,同時布局了高防護型、智慧物聯型、高端電能質量融合型等特色產品,核心主力型號包含PMC-T401、PMC-T402、PMC-T404、PMC-T405 全系列(PMC-T405 基礎款、PMC-T405-A、PMC-T405-M、PMC-T405-S)、PMC-T406 組合式電氣火災監控探測器,PMC-T403-R 剩余電流式電氣火災監控探測器,PMC-T403-T 測溫式電氣火災監控探測器,以及PMC-350-F、PMC-350-F6 組合式探測器、PMC-350-FM 高防護型安全用電監控探測器、PMC-550A、PMC-550F-R 高端組合式電氣火災監控探測器。全系列產品可精準采集配電回路的剩余電流、溫度、全電量參數等關鍵數據,具備本地聲光報警、事件記錄、繼電器輸出等能力,支持 RS485、二總線、無線物聯網等多種通訊方式,可獨立使用或與監控設備聯動組網,全面適配各類配電場景的電氣火災極早期預警需求。
| 產品型號 | 產品類型 | 核心監測參數 | 安裝方式 | 核心功能特點 |
| PMC-T401 | 組合式電氣火災監控探測器 | 2 路剩余電流、4 路溫度 | 面板安裝 / 導軌安裝 | 自帶液晶顯示屏,可精準過濾高次諧波干擾,自適應線路正常漏電波動;具備 64 條事件順序記錄,1 路 RS485 通訊口,支持聲光報警與裝置自檢,體積小巧適配各類配電箱安裝 |
| PMC-T402 | 組合式電氣火災監控探測器 | 2 路剩余電流、2 路溫度 | 面板安裝 / 導軌安裝 | 高亮數碼管實時顯示監測數值,自帶 1 路 DO 控制輸出,支持 RS485 / 二總線雙通訊可選,具備剩余電流與溫度雙重保護功能,報警閾值連續可調,適配多場景靈活組網 |
| PMC-T403-R | 剩余電流式電氣火災監控探測器 | 多路剩余電流(可定制回路數) | 導軌式安裝 | 專用于配電系統剩余電流監測,1mA 步進精度可調,抗電磁干擾能力優異,可精準捕捉微安級漏電隱患,支持報警閾值遠程配置,適配單回路 / 多回路漏電集中監測場景 |
| PMC-T403-T | 測溫式電氣火災監控探測器 | 多路溫度(可定制回路數) | 導軌式安裝 | 專用于低壓配電系統關鍵節點溫度監測,采用高精度測溫傳感器,報警閾值 45~140℃連續可調,響應速度快,可實時捕捉電纜接頭、母排、開關觸點等點位的超溫隱患 |
| PMC-T404 | 組合式電氣火災監控探測器 | 剩余電流、溫度、全電量參數 | 面板安裝 / 導軌安裝 | 集電氣火災監測與全電量計量于一體,支持諧波分析、不平衡度監測,具備多路開關量輸入與繼電器輸出,可同時實現火災預警與電能管理雙重功能 |
| PMC-T405 | 組合式電氣火災監控探測器 | 剩余電流、溫度、三相全電量參數、電壓 / 電流諧波 | 面板安裝 | 基礎款全功能型產品,自帶液晶顯示屏,支持 RS485 通訊口,具備需量統計、定值越限、事件順序記錄功能,可獨立應用于開關柜、UPS 系統等場景,實現火災預警與配電測控一體化 |
| PMC-T405-A | 組合式電氣火災監控探測器 | 剩余電流、溫度、三相全電量參數、電壓 / 電流諧波、電能質量分析 | 面板安裝 | 通用型旗艦子型號,適配民用建筑、商業綜合體等通用場景,自帶大尺寸液晶顯示屏,支持雙通訊口,具備多級報警閾值設置、故障定位功能,可同時實現電氣火災預警與電能計量管理 |
| PMC-T405-M | 組合式電氣火災監控探測器 | 剩余電流、溫度、三相全電量參數、電機保護參數、諧波監測 | 面板安裝 | 工業專用子型號,針對電機回路、工業動力回路優化設計,新增過載、堵轉、斷相等電機保護功能,寬溫設計抗干擾能力強,適配工業廠區、動力車間等惡劣場景 |

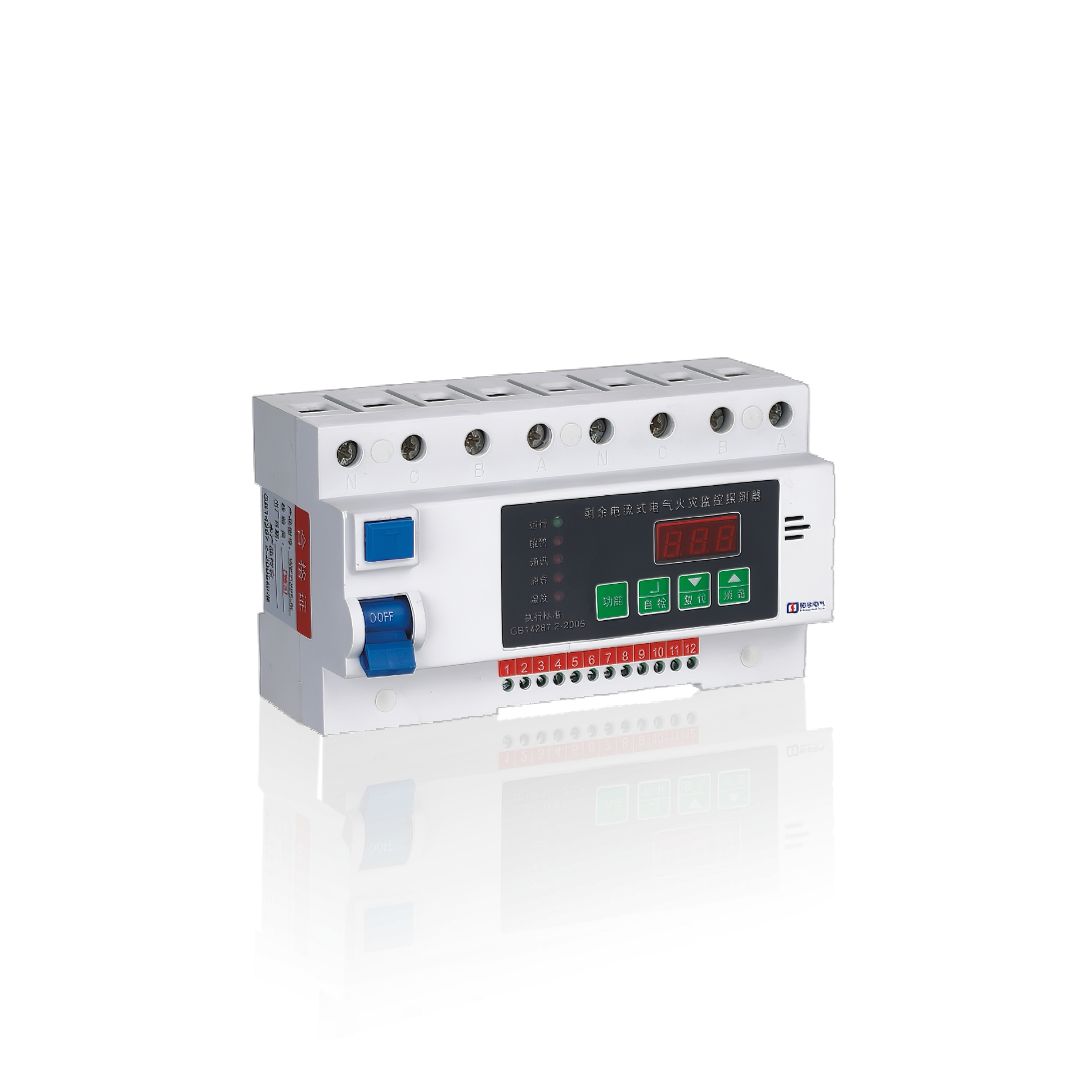

| PMC-T406 | 組合式電氣火災監控探測器 | 1 路剩余電流 + 最多 6 路溫度(可靈活配置 6R+1T) | 導軌式安裝 | 采用二總線供電通訊一體化設計,施工成本低、安裝靈活;支持與剩余電流互感器一體式 / 分體式雙安裝模式,具備多級報警與事件記錄功能,適配新建項目與老舊線路改造 |
| PMC-350-F | 組合式電氣火災監控探測器 | 剩余電流、溫度、回路電流、電壓、過載 / 過壓 / 欠壓保護 | 導軌式安裝 | 基礎型智慧物聯探測器,支持 NB-IoT/4G 無線通訊,免布線免調試,可直接對接邦華電氣智慧用電云平臺,自帶本地聲光報警,適配九小場所、出租屋、小型商鋪等分散式末端場景 |
| PMC-350-F6 | 組合式電氣火災監控探測器 | 剩余電流、溫度、回路電流、電壓 | 導軌式安裝 | 免停電無線通信設計,支持 4G/NB-IoT 物聯網通訊,可直接對接智慧用電云平臺,無需布線,適配改造項目與偏遠點位的分散式監控 |
| PMC-350-FM | 高防護型安全用電監控探測器 | 剩余電流、溫度、全電量參數 | 導軌式安裝 | 全灌膠封裝設計,IP67 高防護等級,端子與配件采用高防腐材質,可適配潮濕、高粉塵、強腐蝕等惡劣工業環境的電氣火災監測 |
| PMC-550A | 組合式電氣火災監控探測器 | 剩余電流、溫度、全電量參數、諧波畸變率、電壓暫升暫降、三相不平衡度 | 面板式安裝 | 高端電能質量融合型探測器,集電氣火災預警、電能質量在線監測、配電測控于一體,支持高精度電能計量與故障錄波功能,適配高端寫字樓、醫院、數據中心、精密制造車間等對供電可靠性要求極高的場景 |
| PMC-550F-R | 組合式電氣火災監控探測器 | 多路剩余電流、多路溫度、三相全電量參數、諧波分析、電能質量監測 | 導軌式 / 面板式安裝 | 高端工業級組合式探測器,最多支持 8 路剩余電流 + 16 路溫度同步監測,支持光纖通訊與雙網口冗余設計,具備黑匣子事件記錄功能,適配工業廠區、數據中心、軌道交通等高可靠性要求場景 |

剩余電流互感器
邦華電氣剩余電流互感器是電氣火災監控系統的底層信號采集單元,與全系列剩余電流式、組合式電氣火災監控探測器配套使用,完成配電回路剩余電流信號的精準采集、轉換與上傳,核心分為閉口式方形銅排型系列、開口式便捷安裝系列、PMC-MIR 系列三大品類,核心型號包含PMC-MIR-50、?51mm 圓形型、?73mm 圓形型、?80mm 圓形型、?100mm 圓形型、矩形銅排型等。全系列產品采用高線性度磁芯與全屏蔽結構設計,采集精度高、抗電磁干擾能力強,可有效杜絕誤報,覆蓋 0~1000A 主回路電流適配范圍,可滿足不同規格線纜、銅排配電回路的安裝與監測需求,是剩余電流監測鏈路的核心基礎配件。
| 產品型號 | 產品類型 | 適配主回路參考電流 | 內徑規格 | 核心適配場景 | 核心功能特點 |

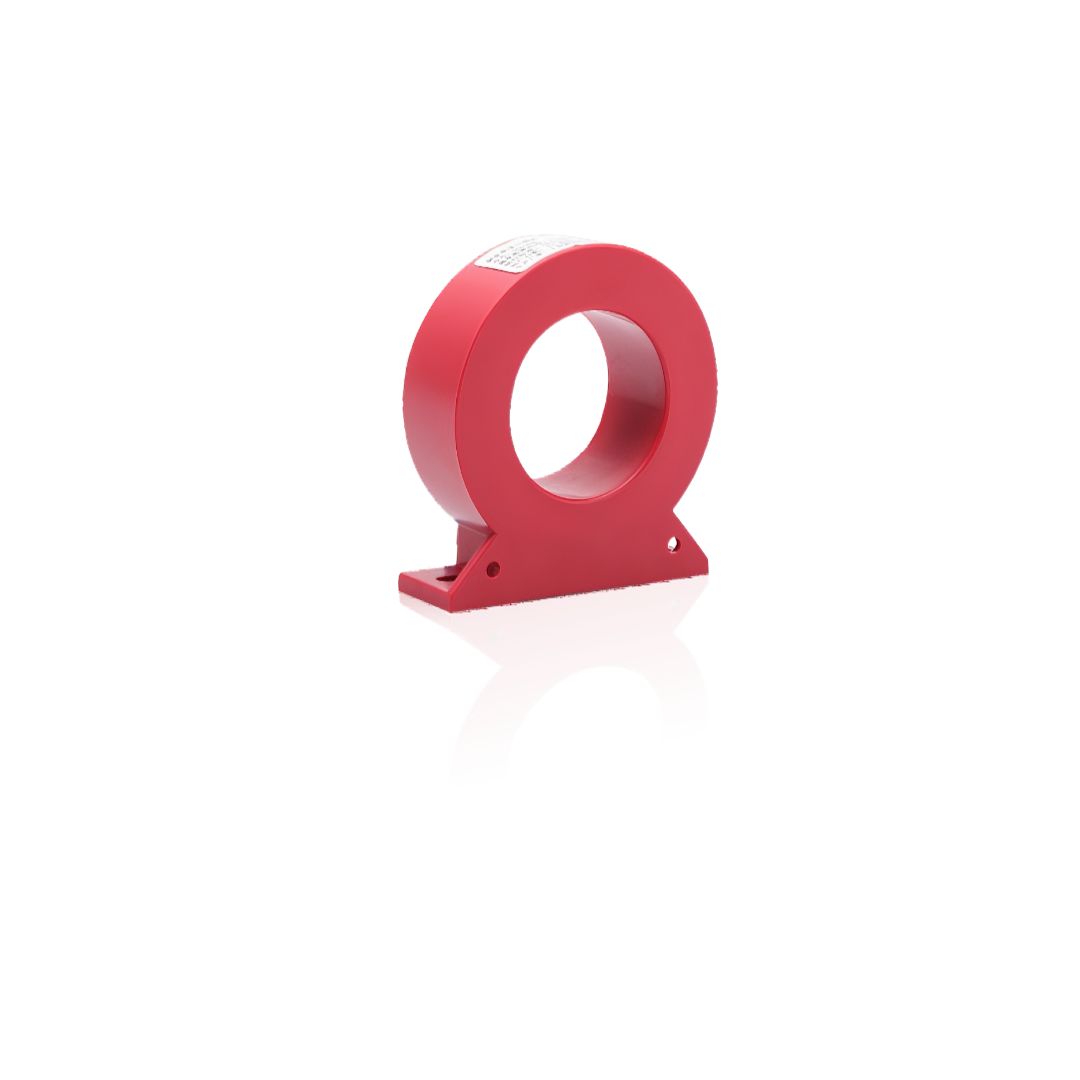

| PMC-MIR-50 | 閉口式圓形剩余電流互感器 | 0~250A | ?50mm | 中電流線纜回路、樓層配電箱、中小型設備配電回路 | 高穩定性磁芯設計,線性度優異,帶屏蔽層可有效抑制諧波干擾,適配 PMC-T 系列全型號探測器配套使用 |
| ?51mm 圓形型 | 閉口式圓形剩余電流互感器 | 0~160A | ?51mm | 新建項目線纜回路、末端配電箱、小型動力回路 | 適配 PMC-T406 探測器一體式安裝,采集精度高,安裝便捷,適配 160A 及以下線纜回路標準化安裝 |
| ?73mm 圓形型 | 閉口式圓形剩余電流互感器 | 0~250A | ?73mm | 中電流線纜回路、廠房配電出線回路、商業建筑干線回路 | 寬量程適配,屏蔽結構優化設計,可有效抵御現場電磁干擾,杜絕誤報警,適配 250A 及以下線纜回路 |
| ?80mm 圓形型 | 閉口式圓形剩余電流互感器 | 0~400A | ?80mm | 大電流線纜回路、項目主配電回路、工業設備主回路 | 大孔徑設計,適配多芯線纜并聯回路,高靈敏度磁芯,可精準捕捉微弱漏電信號,長期運行穩定性強 |
| ?100mm 圓形型 | 開口式圓形剩余電流互感器 | 0~630A | ?100mm | 老舊線路改造項目、不停電施工場景、大電流線纜回路 | 開合式開口結構,安裝無需斷電斷線,卡扣式固定,施工便捷,線性度好,適配改造項目不停電安裝需求 |
| 矩形銅排型系列 | 閉口式 / 開口式方形剩余電流互感器 | 0~1000A | 100mm×50mm~220mm×50mm(多規格可選) | 大規格銅排回路、配電室主進線柜、工業廠區總配電回路 | 矩形大孔徑設計,適配多相銅排同時穿入,全封閉屏蔽結構,抗干擾能力極強,適配超大電流銅排回路監測 |

故障電弧檢測器

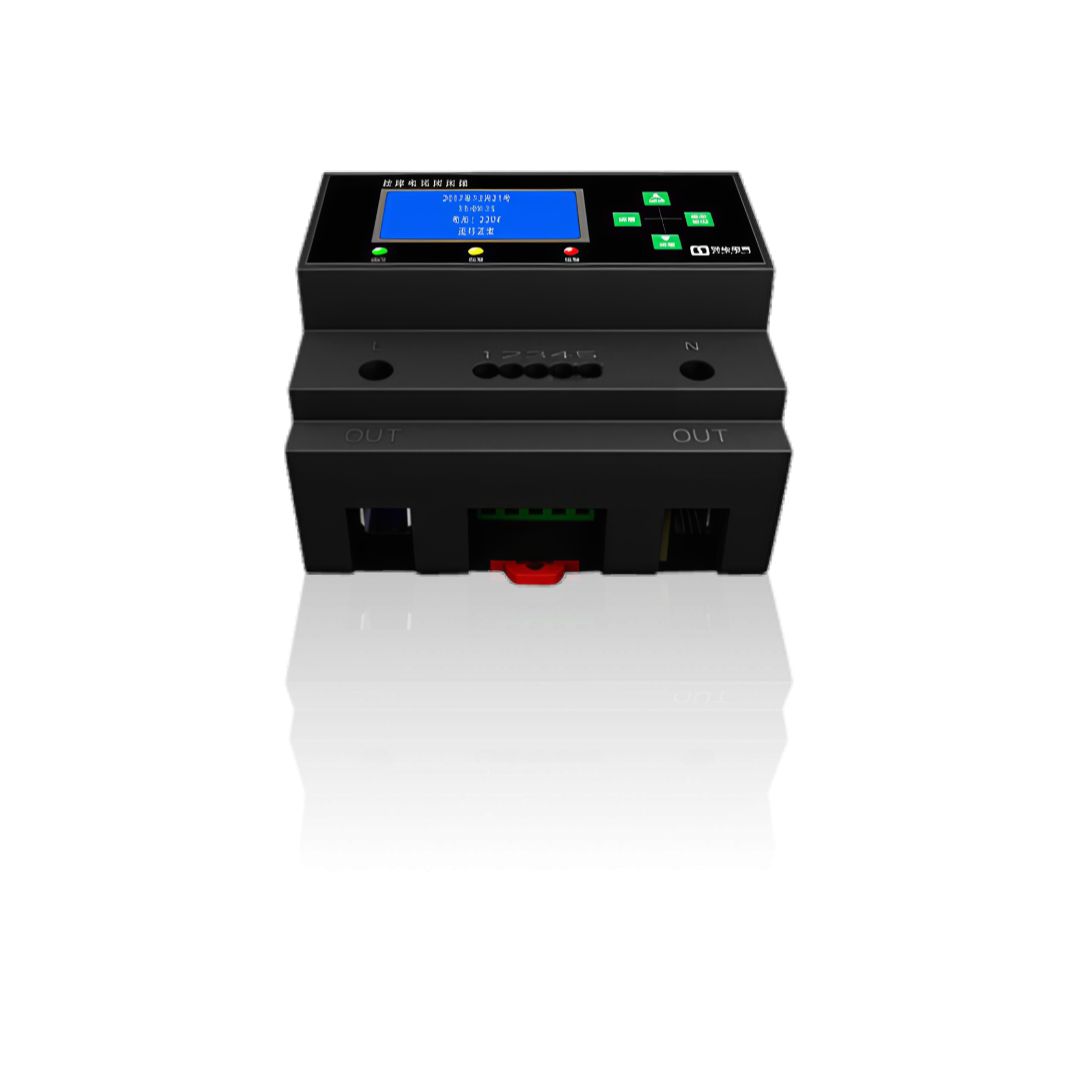

邦華電氣故障電弧檢測器是電氣火災監控系統的重要補充預警單元,核心產品為PMC-T411 系列故障電弧探測器,嚴格遵循 GB14287.4-2014 國標設計,專門針對低壓配電線路中串聯、并聯、對地故障電弧隱患進行精準識別與預警,填補了傳統漏電、溫度監測無法覆蓋的線路松動、絕緣不良、接觸不良等故障盲區。產品可有效區分正常操作電弧與故障電弧,杜絕誤報漏報,檢測到故障時可在 0.5s 內觸發本地聲光報警,同時通過 RS485 總線、二總線或 4G 無線將報警信息上傳至監控設備,也可獨立運行對接智慧用電云平臺,廣泛適配家庭、九小場所、商業建筑、倉儲庫房、文物建筑等末端配電回路的電氣火災極早期預警需求。
| 產品型號 | 額定工作參數 | 核心監測對象 | 安裝方式 | 核心功能特點 |
| PMC-T411 系列故障電弧探測器 | 額定電壓 AC220V/50Hz,電流等級 16A/32A 可選,最大功耗≤2.5W,報警動作時間≤0.5s | 低壓配電線路串聯、并聯、對地故障電弧,同時可擴展監測過壓、欠壓、過載、超溫、漏電 | 標準 35mm 導軌式安裝 | 自帶點陣液晶顯示屏,可清晰讀取線路狀態與故障信息;具備本地聲光報警功能(警報聲壓≥70dB),支持 1 路繼電器控制輸出;標配 1 路 RS485 通訊口(Modbus-RTU 協議),可選二總線、4G 無線通訊;支持試驗按鍵模擬故障自檢,可獨立使用或與監控主機組網聯動,適配各類末端單相用電回路 |
安裝與調試核心要點:
您需將 PMC-T406 主機安裝在低壓配電室 / 消防控制室內,預留充足檢修空間,環境溫度 0℃~40℃,相對濕度≤95% 無凝露,避開強電磁干擾區域,接地嚴格遵循消防電氣規范。
配套 PMC-MIR 剩余電流互感器安裝時,您必須將相線與中性線同時穿過互感器,PE 線嚴禁穿過,否則會直接影響監測精度;開口式互感器安裝后需鎖緊卡扣,保證磁路閉合。
系統布線需采用阻燃耐火線纜,二總線通訊線與強電回路線纜分開敷設,嚴禁同管布線,通訊線線徑需匹配傳輸距離,避免信號衰減。
溫度探測器的感溫元件需與被測點位(電纜接頭、銅排、斷路器觸點)緊密貼合、固定牢固,高溫潮濕環境請選用 IP67 防護等級的型號。
設備投用前,您需完成全設備地址編碼、報警閾值設置,閾值嚴格遵循國標要求,剩余電流報警值不得低于 50mA,嚴禁隨意調高規避報警;完成全回路聯動測試,確保報警信號可正常上傳至主機與消防聯動系統。
常見疑問解答:
問:PMC-T406 電氣火災監控系統最多可接入多少個前端探測器點位?
答:PMC-T406 單機最大支持 2048 個總線設備點位接入,通過 CAN 總線組網可擴展至 40 萬點,完美適配從小型商業體到超大型工業園區的全規模項目需求。
問:PMC-T406 系統可以同時監測哪些電氣參數?符合國標要求嗎?
答:PMC-T406 系統可同時監測配電回路的剩余電流、溫度、電流、電壓、故障電弧全維度參數,全系列產品嚴格遵循 GB 14287-2014、GB 50116-2013 國家標準,通過 3C 強制性認證,完全符合消防驗收要求。
問:存量改造項目無法斷電施工,能選用 PMC-T406 系統嗎?
答:完全可以。您可搭配 PMC-MIR 系列開口式剩余電流互感器,無需拆解母線、無需斷電即可完成安裝,配套探測器均采用導軌式模塊化設計,無需大規模改動原有配電結構,完美適配存量改造項目全場景需求。
問:PMC-T406 系統可以對接智慧消防平臺嗎?適配哪些聯動設備?
答:PMC-T406 標配 RS485 通訊(Modbus-RTU 協議),可選以太網 / NB-IoT 模塊,可無縫對接各類智慧消防云平臺,實現遠程監控;自帶多路繼電器無源輸出,可直接聯動噴淋、排煙、應急照明等消防設備,滿足消防聯動規范要求。
問:邦華電氣 PMC-T406 系統的質保期是多久?有配套技術支持嗎?
答:我們為 PMC-T406 全系列產品提供2 年質保期,質保期內免費維修、免費更換非人為損壞配件;同時提供全程免費技術指導,批量采購可安排工程師上門調試、指導安裝,終身提供技術支持,徹底解決您的售后顧慮。
問:PMC-T411 故障電弧探測器、PMC 系列測控裝置可以接入 PMC-T406 系統嗎?
答:完全可以。PMC-T411 系列故障電弧探測器、PMC-350/PMC-550 系列測控裝置均可直接接入 PMC-T406 系統,實現統一管控,無需額外增加主機設備,為您實現電氣安全監測、能耗管理、繼電保護一體化管控。
如果您正在為項目選型合規、穩定的電氣火災監控系統,可直接聯系我們獲取 PMC-T406 全系列產品的 3C 認證證書、選型手冊、項目專屬報價方案。我們為您提供 2 年質保免費維修服務,全程技術支持,助力您的項目高效合規落地。
