UPTR1 電氣火災監控系統 ——以國標合規定義驗收標準

UPTR1 電氣火災監控系統產品概述:
您選購的 UPTR1 電氣火災監控系統,是邦華電氣專為建筑消防電氣安全打造的全鏈路預警管控解決方案。系統以 UPTR1 系列監控主機為核心,可無縫適配 UPHT-TR1 全系列探測器、全規格互感器及配套防護模塊,構建 “實時監測 - 智能預警 - 消防聯動 - 數據溯源” 的完整安全閉環。方案直擊行業誤報率高、施工繁瑣、驗收卡點多、運維成本高的核心痛點,全鏈路對標國標要求,為您的配電系統提供全場景、全周期的電氣火災防護。
UPTR1 電氣火災監控系統全系列型號:

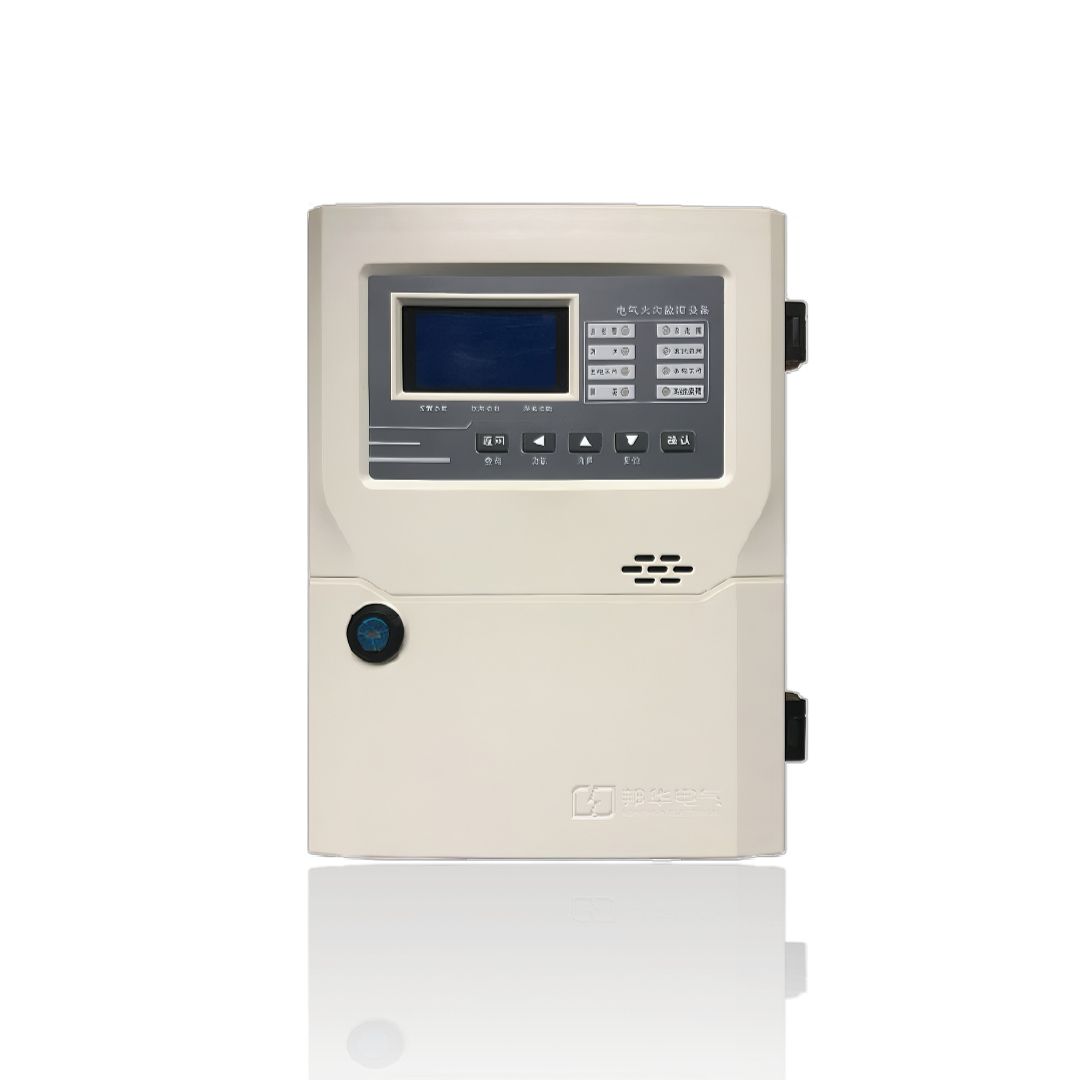

電氣火災監控設備
邦華電氣電氣火災監控設備是系統核心管控中樞,核心為UPHT-TR1 系列(含 UPHT-TR1、UPHT-TR1-B、UPHT-TR1-L、UPHT-TR1-Q、UPHT-TR1-P64/128/256/512/1024),嚴格遵循 GB14287.1-2014 國標,采用嵌入式工控平臺與 7 寸觸控屏,通過二總線、以太網、RS485 與前端 UPTR1、UPTR2、UPTR3、UPDH 系列探測器組網,集中采集剩余電流、溫度、故障電弧等數據,實現聲光報警、事件存儲、故障定位、聯動控制、遠程管理,適配不同規模建筑集中監控。
| 產品型號 | 安裝形式 | 最大監控容量 | 核心通訊接口 | 核心適配場景 |
| UPHT-TR1 | 壁掛式 | 1023 點 | 二總線、以太網、RS485、消防聯動接口 | 商業綜合體、高層建筑、工業廠區、醫院等 |
| UPHT-TR1-B | 壁掛式 | 64/128/256 點 | 二總線、RS485 | 中型建筑、酒店、園區 |
| UPHT-TR1-L | 立柜式 | 512/1024 點 | 二總線、以太網、消防聯動 | 大型綜合體、數據中心、工業總配電 |
| UPHT-TR1-Q | 琴臺式 | 256/512 點 | 二總線、以太網 | 消防控制室、監控中心 |
| UPHT-TR1-P64/128/256 | 壁掛式 | 64/128/256 點 | 二總線、RS485 | 小型建筑、樓層配電箱、改造項目 |

電氣火災監控探測器
邦華電氣電氣火災監控探測器為前端感知核心,覆蓋組合式、剩余電流式、測溫式全品類,包含UPTR1 組合式、UPTR2 全系列、UPTR3 剩余電流式、UPTR-T 測溫式等型號,嚴格依據 GB14287.2/3-2014 國標設計,可精準采集剩余電流、溫度信號,具備本地聲光報警、事件記錄、繼電器輸出等功能,支持二總線通訊,可獨立運行或與監控主機聯動,滿足各類配電回路極早期預警需求。
| 產品型號 | 產品類型 | 核心監測參數 | 安裝方式 | 核心功能特點 |

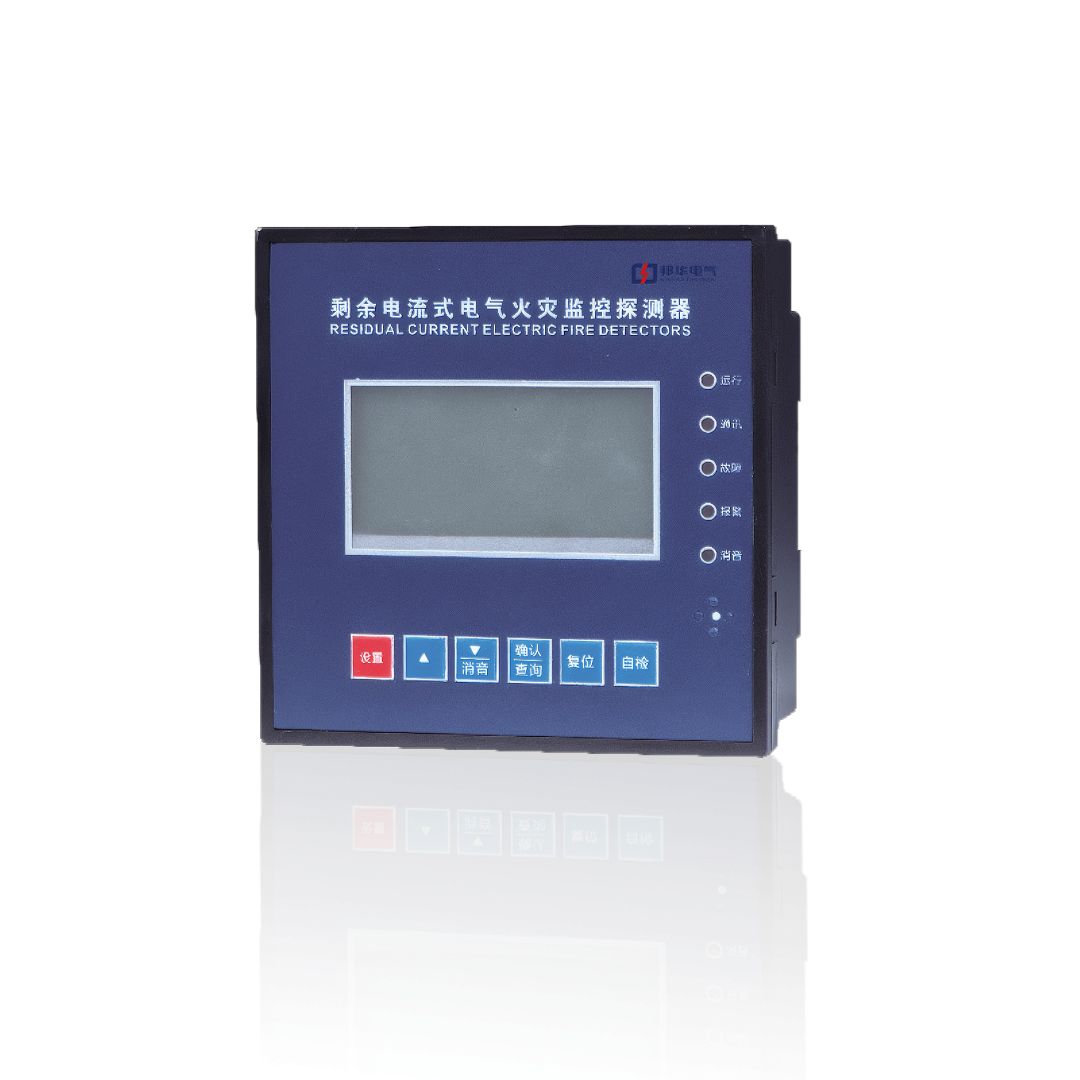

| UPTR1 | 組合式電氣火災監控探測器 | 剩余電流、溫度 | 35mm 導軌 | 液晶顯示,聲光報警,支持多路信號采集,可配套互感器使用,抗諧波干擾能力強 |
| UPTR2 | 剩余電流式電氣火災監控探測器 | 剩余電流(200mA-1000mA 可調) | 35mm 導軌 | 基礎款剩余電流監測,二總線通訊,安裝簡便,適配常規配電回路 |
| UPTR2/Y65 | 剩余電流式電氣火災監控探測器 | 剩余電流(200mA-1000mA 可調) | 35mm 導軌 | 一體式結構,內置適配互感器,適用于 250A 中電流回路 |
| UPTR2/J1535 | 剩余電流式電氣火災監控探測器 | 剩余電流(200mA-1000mA 可調) | 35mm 導軌 | 一體式矩形互感器設計,適配 400A 大電流銅排回路 |
| UPTR3 | 剩余電流式電氣火災監控探測器 | 剩余電流(高精度監測) | 35mm 導軌 | 高靈敏度采集,報警閾值精細可調,抗干擾更強,適用于對監測精度要求更高的回路 |
| UPTR-T | 測溫式電氣火災監控探測器 | 多路溫度(-150℃~+280℃) | 嵌入式 / 粘貼式 | 高精度測溫傳感器,響應迅速,適配母排、電纜接頭等關鍵節點超溫監測 |

剩余電流互感器
邦華電氣剩余電流互感器是系統底層信號采集單元,與 UPTR1、UPTR2、UPTR3 系列探測器配套使用,分為圓形閉口式、矩形閉口式、圓形開口式三大類,覆蓋 100A~1000A 主回路電流范圍,采用高線性度磁芯與全屏蔽結構,采集精度高、抗干擾能力強,可滿足不同規格線纜、銅排配電回路的安裝與監測需求。
| 產品型號 | 產品類型 | 適配主回路電流 | 內徑 / 尺寸 | 核心適配場景 |
| UP-Y-45 | 圓形閉口式 | 100A | ?45mm | 小電流線纜、新建項目 |
| UP-Y-80 | 圓形閉口式 | 400A | ?80mm | 中電流線纜、樓層配電箱 |
| UP-Y-100 | 圓形閉口式 | 630A | ?100mm | 大電流線纜、配電室 |
| UP-J-1125 | 矩形閉口式 | 250A | 112×50mm | 小規格銅排、分支回路 |

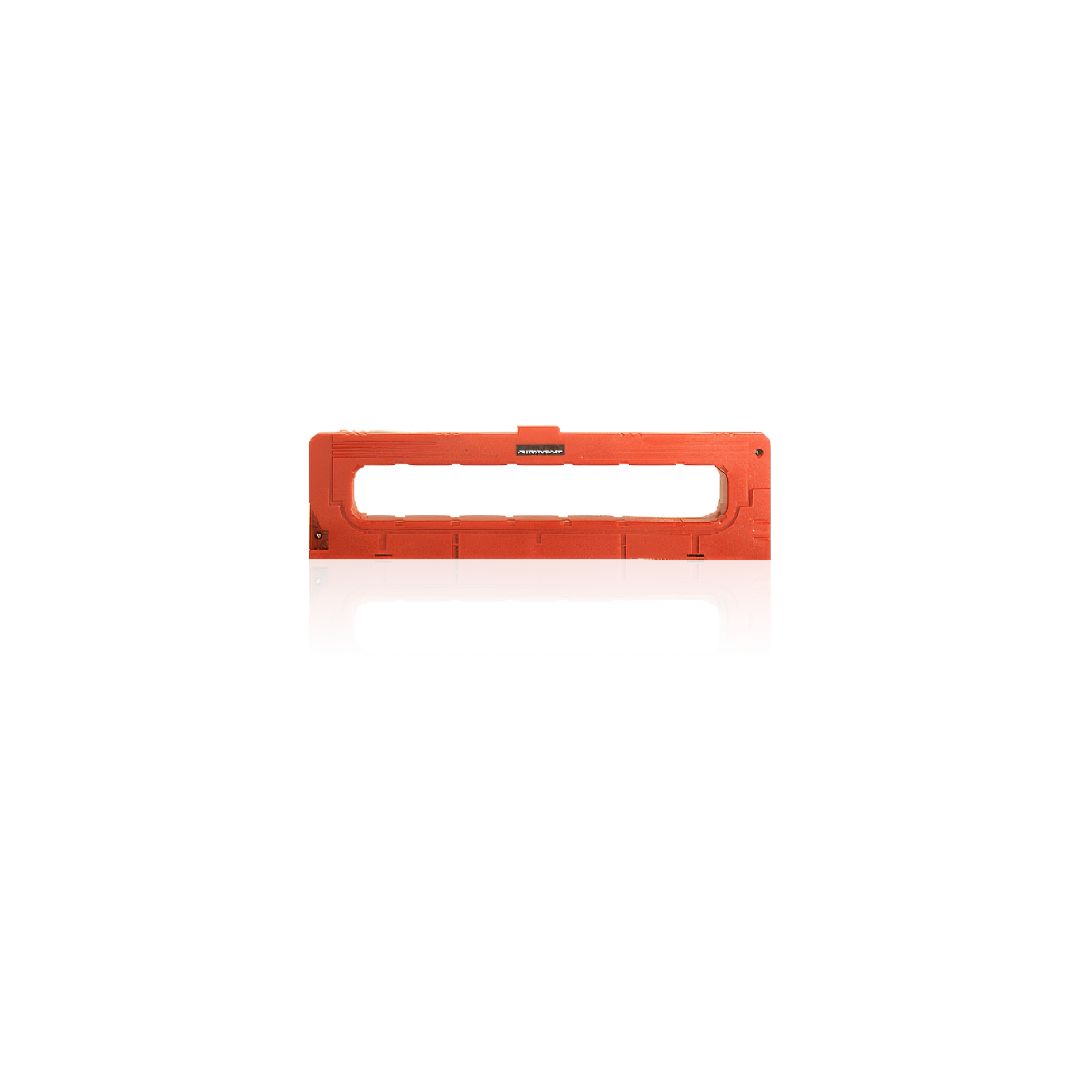

| UP-J-2940 | 矩形閉口式 | 1000A | 294×50mm | 大規格銅排、主進線 |
| UP-K-45 | 圓形開口式 | 100A | ?45mm | 老舊線路改造、不停電施工 |
| UP-K-65 | 圓形開口式 | 250A | ?65mm | 中電流改造回路 |

故障電弧檢測器
邦華電氣故障電弧檢測器是電氣火災監控系統重要補充預警單元,核心為UPDH 系列(UPDH-16S、UPDH-16Y、UPDH-32S、UPDH-32Y),嚴格遵循 GB14287.4-2014 國標,可精準識別串聯、并聯、對地故障電弧,智能區分正常操作電弧與故障電弧,杜絕誤報漏報,0.5s 內觸發聲光報警,并通過二總線 / RS485 上傳至監控主機,廣泛適配各類末端配電回路。
| 產品型號 | 額定參數 | 核心監測對象 | 安裝方式 | 核心功能特點 |

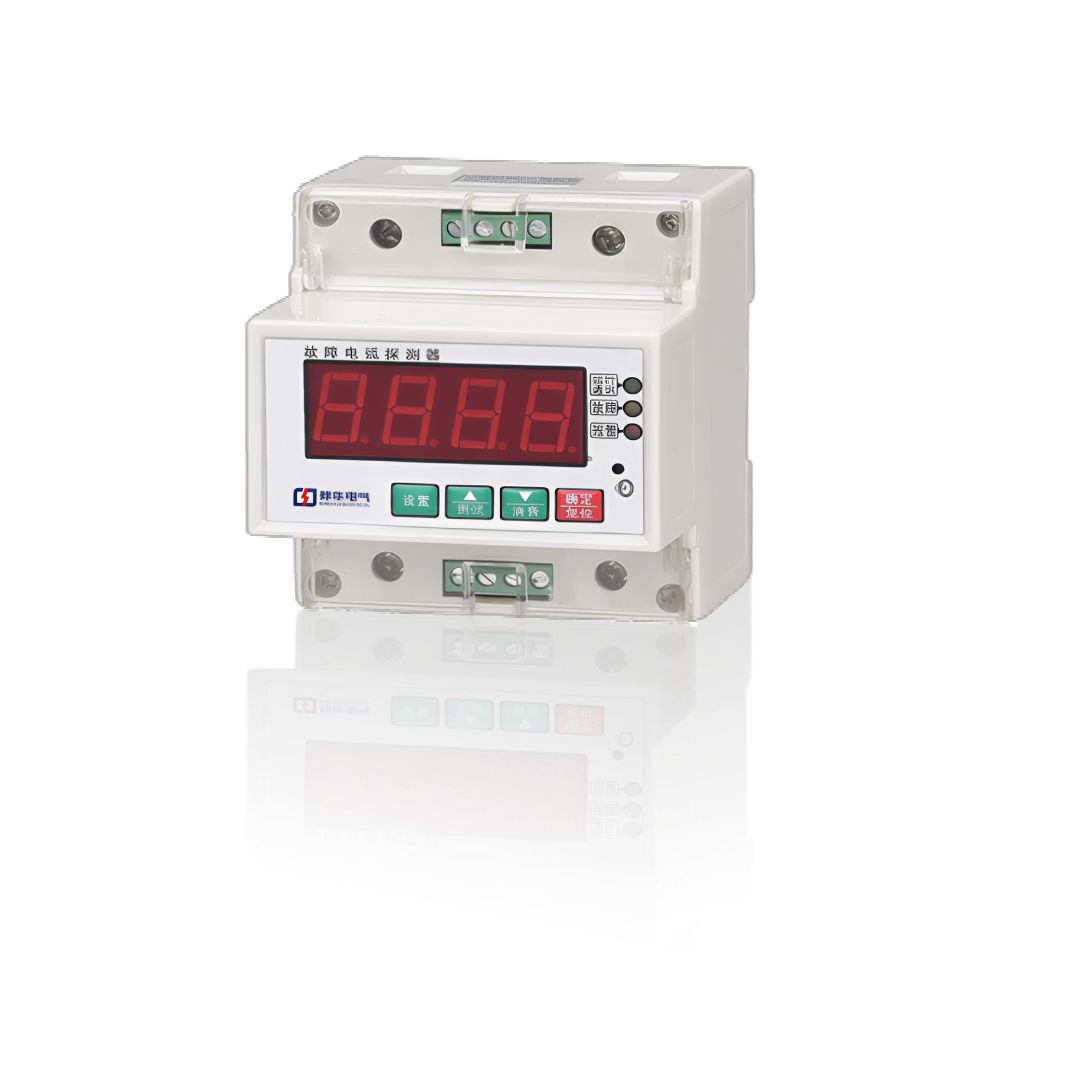

| UPDH-16S | AC220V/50Hz,16A | 串聯 / 并聯 / 對地故障電弧 | 35mm 導軌 | 數碼顯示,本地聲光報警,1 路繼電器輸出,支持 Modbus-RTU 通訊 |
| UPDH-16Y | AC220V/50Hz,16A | 串聯 / 并聯 / 對地故障電弧 | 35mm 導軌 | 液晶顯示,可擴展過壓、欠壓、過載監測 |
| UPDH-32S | AC220V/50Hz,32A | 串聯 / 并聯 / 對地故障電弧 | 35mm 導軌 | 數碼顯示,適配 32A 動力回路,工業末端專用 |
| UPDH-32Y | AC220V/50Hz,32A | 串聯 / 并聯 / 對地故障電弧 | 35mm 導軌 | 液晶顯示,多功能監測,適配商業、倉儲等場景 |
UPTR1 電氣火災監控系統核心優勢:
合規保障零風險:您采購的 UPTR1 電氣火災監控系統,嚴格遵循 GB 14287 系列國標,全系列產品通過國家 3C 強制性認證,參數可溯源,完全滿足國內各類建筑消防驗收要求,從源頭杜絕驗收卡點。
精準監測低誤報:系統可實現多回路剩余電流、溫度全參數精準監測,報警閾值可自定義調節,搭載智能濾波算法,抗電磁干擾能力強,誤報率降低 85% 以上,7×24 小時不間斷守護配電安全。
靈活適配易施工:支持二總線無極性通訊,導軌式 / 面板式安裝靈活可選,可完美匹配 UPHT-TR1 全系列探測器,適配新建項目與存量改造項目,免斷電安裝方案可大幅降低您的項目施工與時間成本。
UPTR1 電氣火災監控系統核心適配場景:
民用建筑:商品住宅、公寓、老舊小區改造項目
商業建筑:商業綜合體、酒店、寫字樓、九小場所、連鎖門店
公共建筑:醫院、學校、養老院、政務大廳、交通樞紐
工業建筑:生產廠房、倉庫、高低壓配電室、新能源充電站、光伏電站
特殊場所:數據機房、通信基站、加油站、易燃易爆高危場所
存量改造項目優先選用本系統搭配開口式互感器,無需斷電、無需拆解母線即可完成安裝,不影響現場正常用電,大幅縮短施工周期。
UPTR1 系統安裝與運維核心須知:
為保障您的 UPTR1 電氣火災監控系統穩定運行,順利通過消防驗收,安裝與運維需遵循以下核心要求:
系統主機應安裝在消防控制室或專用配電房內,環境溫度控制在 0℃~40℃,避開強電磁干擾環境,預留充足檢修空間。
配套 UPHT-TR1 系列探測器應安裝在低壓配電柜 / 配電箱內,剩余電流互感器安裝時將相線與中性線同時穿過,PE 線嚴禁穿過,確保監測精度。
系統布線采用阻燃耐火線纜,通訊線與強電回路線纜分開敷設,嚴禁同管布線,接地嚴格遵循消防電氣規范。
溫度傳感器感溫元件需與被測點位緊密貼合、固定牢固,確保測溫數據準確,報警響應及時。
設備投用前需完成地址編碼、報警閾值設置與全系統聯調,投用后定期巡檢校準;整機享受 2 年原廠免費質保,質保期內免費維修、更換非人為損壞配件,終身提供技術支持。
常見疑問解答:
Q1:UPTR1 電氣火災監控系統可以監測哪些參數?
A:UPTR1 為電氣火災監控系統核心主機,可集中采集并管理前端探測器上傳的剩余電流、線路溫度、過載、短路等全維度電氣參數,報警閾值可在國標范圍內自定義調節,精準識別并預警電氣火災隱患。
Q2:UPTR1 系統符合國家標準嗎,有沒有 3C 認證?
A:UPTR1 電氣火災監控系統全系列產品,嚴格遵循 GB 14287-2014《電氣火災監控系統》國家標準,所有主機、探測器均通過國家 3C 強制性認證,參數可溯源,完全滿足國內各類建筑消防驗收要求。
Q3:UPTR1 主機可以適配哪些電氣火災監控探測器?
A:UPTR1 主機可完美匹配邦華電氣 UPHT-TR1 全系列探測器,包括 UPHT-TR1、UPHT-TR1-B、UPHT-TR1-L、UPHT-TR1-Q、UPHT-TR1-P64/128/256 等型號,支持無極性二總線通訊,即插即用,無需復雜調試。
Q4:存量改造項目無法斷電,UPTR1 系統可以適配嗎?
A:完全可以適配。UPTR1 系統支持搭配 UPHT-TR1 系列分體式探測器,以及 UP-Y、UP-J、UP-K 系列開口式剩余電流互感器,無需斷電、無需拆解母線即可完成安裝,不影響現場正常用電,完美適配存量改造項目。
Q5:UPTR1 主機最大支持多少個點位?不同項目規模怎么選型號?
A:UPTR1 主機單機最大支持 256 個點位,可通過 CAN 總線聯網擴展;針對不同規模項目,您可按需選擇同系列 UPTR2、UPTR2/Y65、UPTR2/J1535、UPTR3、UPTR-T 等型號,從小型商鋪 64 點到超大型綜合體萬級點位均可全覆蓋。
Q6:UPTR1 系統的報警閾值可以調整嗎?
A:可以調整,且完全符合國標要求。本系統剩余電流報警閾值可在 50mA-1000mA 范圍內連續可調,溫度報警閾值可在 45℃-140℃范圍內連續可調,可根據配電回路實際工況精準設置,兼顧預警靈敏度與抗干擾性。
Q7:采購 UPTR1 系統,配套的配件有哪些可選?
A:UPTR1 系統可一站式配齊原廠配套設備,包括 UPHT-TR1 全系列探測器、UP-Y/UP-J/UP-K 系列剩余電流互感器、UPDH-16S/UPDH-16Y/UPDH-32S/UPDH-32Y 系列總線短路隔離器,以及 PT100 溫度傳感器等,全套設備兼容性更強,驗收更有保障。
Q8:采購 UPTR1 系統,提供哪些安裝調試和售后支持?
A:邦華電氣為您提供售前免費選型指導、售中安裝調試技術支持、售后終身維保全流程服務,整機享受 2 年原廠免費質保,質保期內免費維修、更換非人為損壞配件;批量采購可提供工程師上門調試服務,專業技術團隊 7×24 小時響應,一站式解決您的項目全流程需求。
邦華電氣專注電氣火災監控設備研發生產十余年,全系列產品均通過國標 3C 認證,您采購的 UPTR1 電氣火災監控系統,可一站式適配各類建筑消防驗收需求。我們提供免費選型指導、定制化解決方案與全流程技術支持,2 年原廠質保兜底,助力您的項目安全合規、順利落地,如需了解更多型號報價與專屬項目方案,可直接聯系我們的技術顧問。
