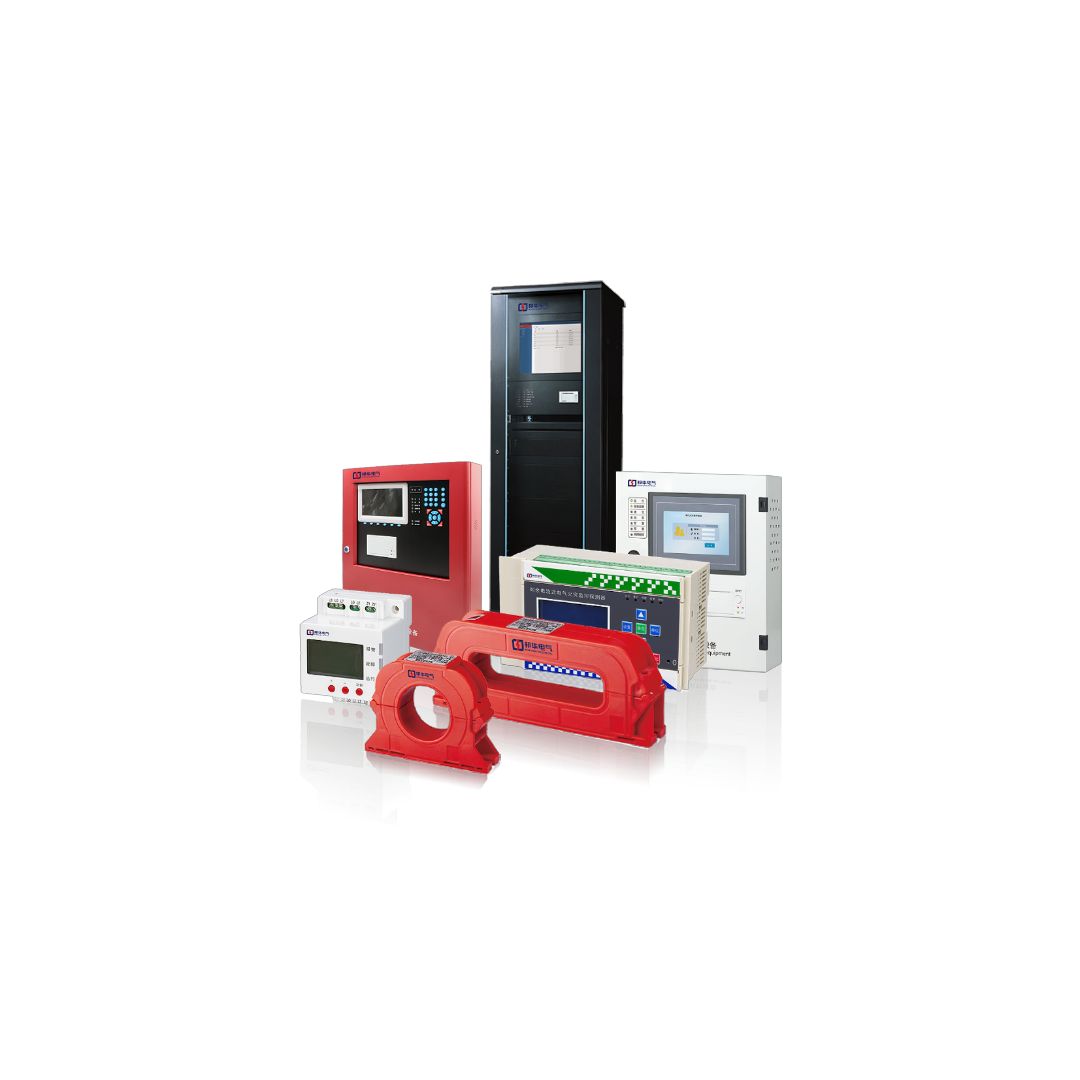

HYEF200 電氣火災監控系統 —— 以合規護航驗收

HYEF200 電氣火災監控系統核心概述:
您現在看到的西安邦華 HYEF200 電氣火災監控系統,是嚴格遵循 GB 14287-2014、GB 50116-2013 國標打造、全項通過國家 3C 強制性認證的全域電氣安全管控解決方案。專為您的低壓配電系統提供 24 小時不間斷的剩余電流、溫度、故障電弧、電壓電流全參數監測、智能預警、故障定位與消防聯動,可無縫對接 HYEF-H、HYEF-B 系列主控單元,全系列探測器與配件靈活適配,布線便捷、安裝靈活,完美適配民用住宅、商業綜合體、工業廠房、公共建筑等全場景消防驗收與智慧用電需求,是您防范電氣火災隱患、合規過審的核心選型,全系產品享 2 年質保無憂服務。
HYEF200 電氣火災監控系統全型號:

電氣火災監控設備
本類為邦華電氣電氣火災監控系統的核心管理中樞,核心產品為HYEF-H 型、HYEF-B 型、JFD-B 型電氣火災監控設備,全系列嚴格遵循 GB 14287.1-2014 國家標準,采用 TBUS/CAN/RS485 多模通訊技術,可無縫對接 HYEF-RT V2.0、HYEF-RT、HYEF-R、HYEF-T2、HYEF300、HYEF100/B400、HYEF100/B160、HYEF200、HYFW、JFDTD 全系列探測器與 XE03 系列剩余電流互感器,具備實時數據采集、分級聲光報警、聯動分斷控制、故障精準定位、歷史事件存儲、遠程運維等核心功能,主備電自動切換,支持多機聯網與第三方系統對接,覆蓋小型商鋪、民用住宅、商業綜合體、工業廠房、軌道交通等全場景配電安全集中監控需求。
| 型號 | 名稱 | 核心特點 |
| HYEF-H | 電氣火災監控設備 | 壁掛式安裝,小型項目專用,最大支持 64 點位監控;中文 LCD 圖形化顯示,4 組可編程外控輸出;TBUS 總線通訊,傳輸距離≤1200m;內置 DC12V/4.5Ah 鉛蓄電池 ×2,主備電自動切換;適配商鋪、小型寫字樓、民用住宅等場景。 |
| HYEF-B | 電氣火災監控設備 | 壁掛式安裝,消防控制室優先選用;支持剩余電流、過線電流、溫度多參量監控;可聯動切除配電回路,支持與火災報警系統數據交換;大容量事件存儲,適配中型商業建筑、工業廠房等場景。 |

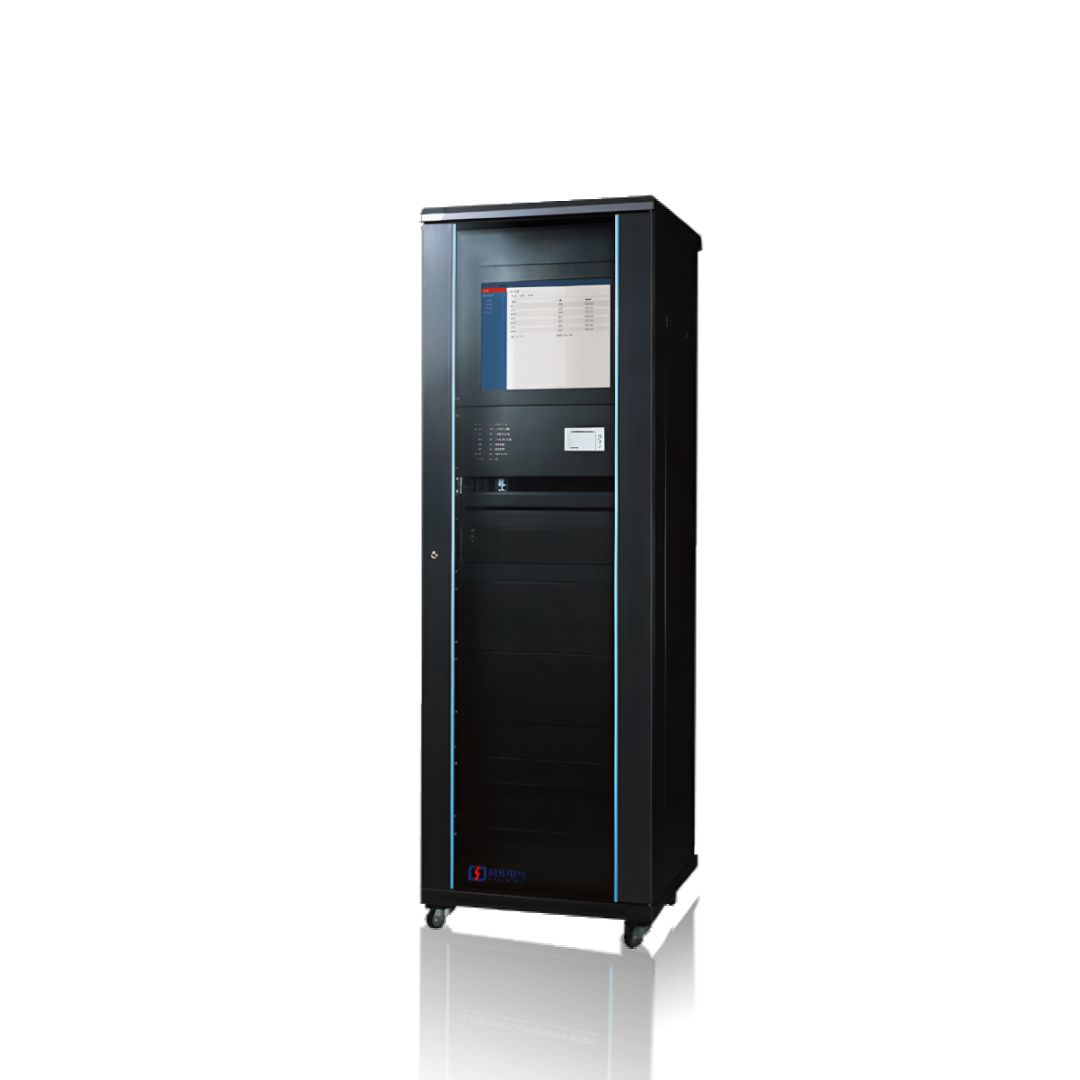

| JFD-B | 電氣火災監控設備 | 立柜 / 壁掛雙安裝模式,大容量擴展設計;可存儲 12 個月報警信息,后備電源保障 4 小時連續供電;探測點可靈活擴展,通訊距離≤1200m;適配超高層建筑、交通樞紐、工業園區等大型集中監控場景。 |

電氣火災監控探測器
本類為邦華電氣電氣火災監控系統的前端感知核心,完整覆蓋HYEF-RT V2.0、HYEF-RT、HYEF100/B400、HYEF100/B160、HYEF200、HYFW 系列組合式電氣火災監控探測器,HYEF-R 系列剩余電流式電氣火災監控探測器,以及JFDTD 系列多功能組合式電氣火災監控探測器,全系列符合 GB 14287.2/3-2014 國家標準,通過 CCC 強制性認證,采用 TBUS/RS485 通訊,標準 35mm 導軌安裝,可實現剩余電流、線路溫度、三相電參量、多回路集中監測,精準預警電氣火災隱患,適配各類低壓配電回路與密集型配電柜場景。
| 型號 | 名稱 | 核心特點 |
| HYEF-RT V2.0 | 組合式電氣火災監控探測器 | 集成剩余電流 + 溫度雙監測,LCD 液晶實時顯示數據;自帶蜂鳴器聲光報警,1 組外控輸出;TBUS 總線通訊,可與 HYEF 系列主機組網;35mm 導軌安裝,適配配電箱、配電柜一體化監測。 |
| HYEF-RT | 組合式電氣火災監控探測器 | 基礎款組合式監測,集成剩余電流與溫度雙參數監測,LED 狀態指示,二總線通訊,35mm 導軌安裝,適配常規低壓配電回路,操作便捷,性價比高。 |
| HYEF100/B160 | 組合式電氣火災監控探測器 | 適配 160A 額定回路,剩余電流 + 溫度雙監測,抗諧波干擾,自帶消音、復位功能,可與主機聯動,適配商業建筑、民用住宅配電回路。 |
| HYEF100/B400 | 組合式電氣火災監控探測器 | 適配 400A 額定回路,集成剩余電流、溫度、過流多參量監測,LCD 大屏顯示,支持報警閾值可調,具備短路限流預警功能,適配中型工業配電回路。 |

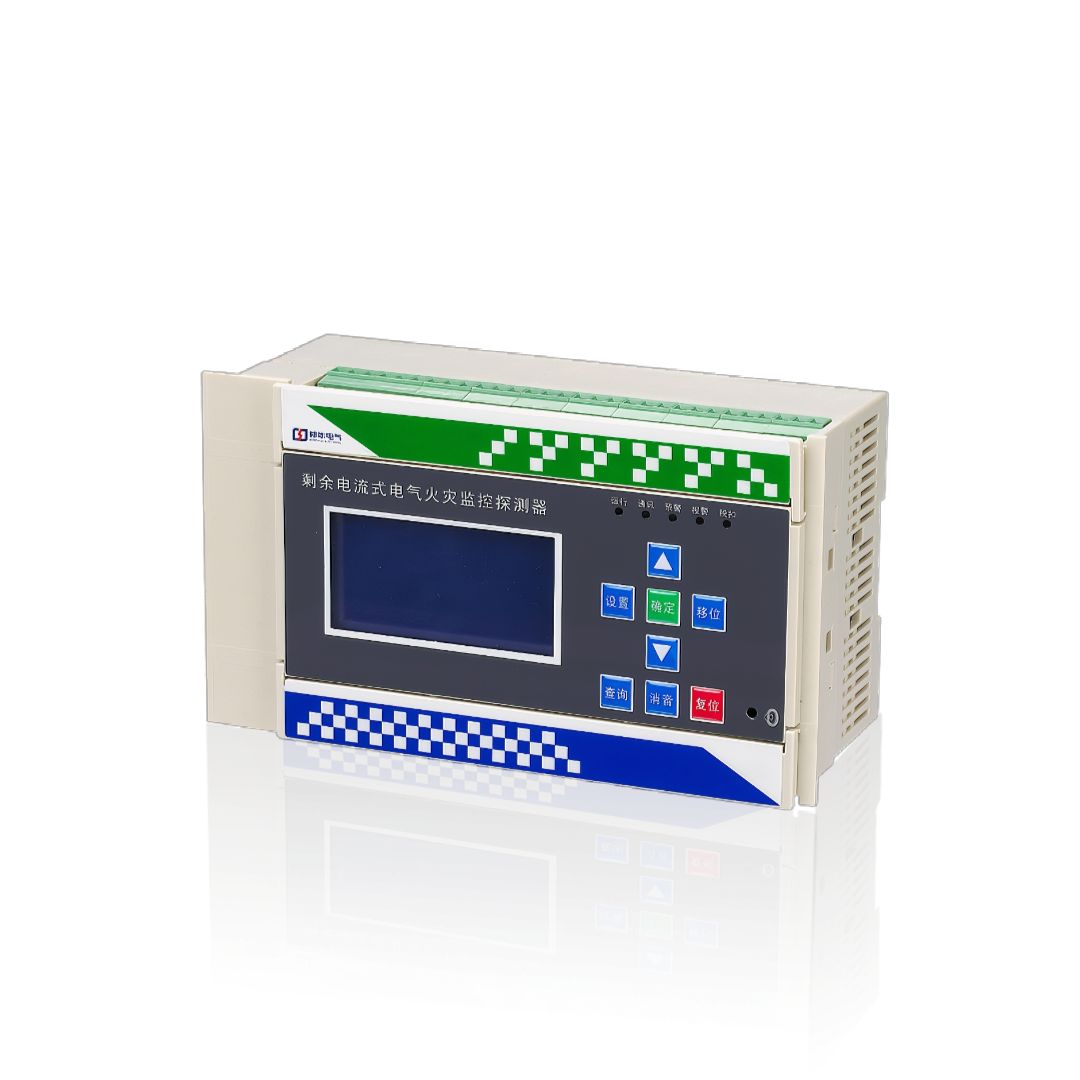

| HYEF200 | 組合式電氣火災監控探測器 | 全電參量監測,涵蓋剩余電流、溫度、三相電壓電流,支持遠程參數配置與數據上傳,工業級防護,適配大型廠房、高端商業綜合體復雜配電場景。 |
| HYFW | 組合式電氣火災監控探測器 | 多功能組合設計,集成剩余電流、溫度監測與線路絕緣檢測功能,可實時預警絕緣破損隱患,支持多聯網方式,適配對供電連續性要求高的場景。 |
| JFDTD-M1 | 多功能組合式電氣火災監控探測器 | 1 路三相電流 + 4 路溫度 + 1 路剩余電流監測,LCD 顯示,RS485/TTL 雙通訊,35mm 導軌安裝,適配中小型配電回路一體化監測。 |
| JFDTD-R4 | 多功能組合式電氣火災監控探測器 | 1 路三相電流 + 4 路溫度 + 4 路剩余電流監測,多回路集中采集,LED 狀態指示,抗電磁干擾,適配多回路配電柜。 |
| JFDTD-R8 | 多功能組合式電氣火災監控探測器 | 1 路三相電流 + 4 路溫度 + 8 路剩余電流監測,大容量多回路設計,支持參數本地設置,適配密集型配電房集中管理。 |
| JFDTD-W | 多功能組合式電氣火災監控探測器 | 集成三相電壓、電流、電能計量 + 4 路溫度 + 1 路剩余電流,全電參量監測,工業級抗干擾設計,支持遠程參數配置,適配工業廠房、高端商業綜合體。 |
| JFDTD-TC | 多功能組合式電氣火災監控探測器 | 多回路專用,支持多路剩余電流與溫度同步采集,通訊穩定,可靈活擴展監測點位,適配大型配電系統、工業園區配電房。 |

剩余電流互感器
本系列為邦華電氣全系列電氣火災監控探測器配套的核心傳感部件,核心為XE03 系列剩余電流互感器,涵蓋XE03R3、XE03R5、XE03R8、XE03F143、XE03F183、XE03F224、XE03F304全規格型號,與 HYEF-RT V2.0、HYEF-RT、HYEF-R、HYEF-T2、HYEF300、HYEF100/B400、HYEF100/B160、HYEF200、HYFW、JFDTD 全系列探測器完美適配,分為圓形線纜型(閉口)、矩形銅排型兩大品類,采用高導磁鐵芯制作,線性度好、靈敏度高、精度達 0.5 級,額定剩余電流測量范圍 0~1000mA,適配回路額定電流 100A~1000A,滿足新建項目與老舊線路改造的靈活安裝需求。
| 型號 | 適配回路額定電流 | 內徑尺寸 | 結構類型 | 適配對應探測器型號 |

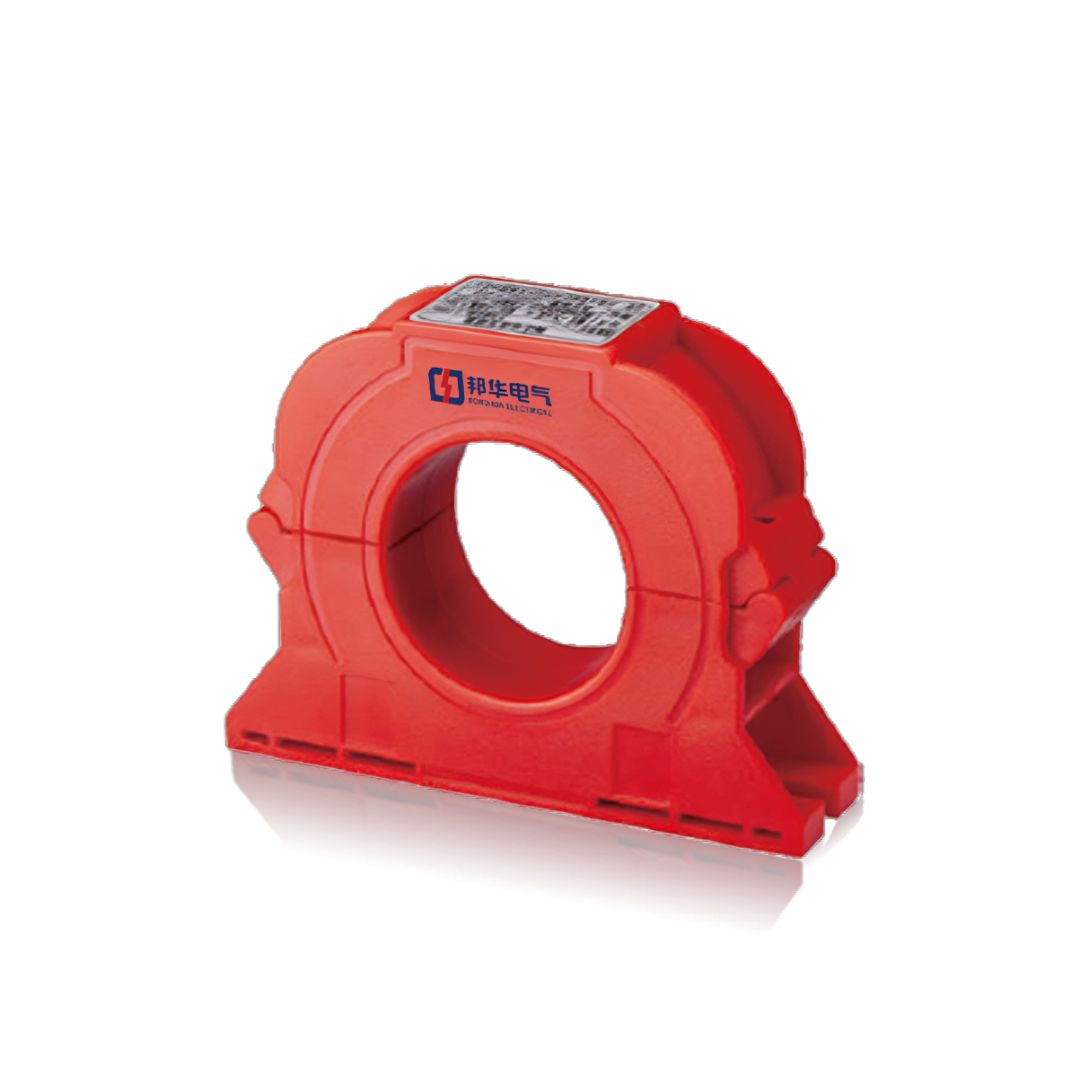

| XE03R3 | ≤100A | Φ30mm | 圓形線纜型(閉口) | HYEF-RT V2.0、HYEF-RT、HYEF-R、HYEF100/B160、JFDTD-M1 |
| XE03R5 | ≤160A | Φ56mm | 圓形線纜型(閉口) | HYEF-RT V2.0、HYEF-RT、HYEF-R、HYEF100/B160、HYEF200、JFDTD-M1、JFDTD-R4 |
| XE03R8 | ≤400A | Φ80mm | 圓形線纜型(閉口) | HYEF-R、HYEF100/B400、HYEF200、JFDTD-R4、JFDTD-R8、JFDTD-W |
| XE03F143 | ≤160A | 145×38mm | 矩形銅排型 | HYEF-R、HYEF100/B160、JFDTD-M1、JFDTD-R4 |
| XE03F183 | ≤250A | 185×38mm | 矩形銅排型 | HYEF-R、HYEF200、JFDTD-R4、JFDTD-R8、JFDTD-W |
| XE03F224 | ≤400A | 225×40mm | 矩形銅排型 | HYEF-R、HYEF100/B400、HYEF200、JFDTD-R8、JFDTD-W、JFDTD-TC |
| XE03F304 | ≤1000A | 300×60mm | 矩形銅排型 | HYEF-R、HYEF200、JFDTD-W、JFDTD-TC |

故障電弧探測器
本類為邦華電氣 HYEF/JFDTD 系列電氣火災監控系統的核心前端預警單元,核心產品為HYEF-AF 系列故障電弧探測器,全系列嚴格符合 GB 14287.3/4-2014 國家標準,通過 CCC 強制性認證,采用 TBUS/CAN/ 二總線通訊技術,可無縫對接 HYEF-H、HYEF-B、JFD-B 系列電氣火災監控主機,與組合式、剩余電流式探測器形成 “漏電 + 溫度 + 電弧” 全維度電氣火災隱患防控體系,可精準識別配電回路串聯 / 并聯故障電弧、實時監測電氣接點溫升變化,在火災萌芽階段完成分級聲光預警與聯動分斷控制,全面適配民用住宅末端回路、商業綜合體照明回路、工業廠房動力回路、數據中心精密配電等全場景電氣安全防護需求。
| 型號 | 名稱 | 核心特點 |

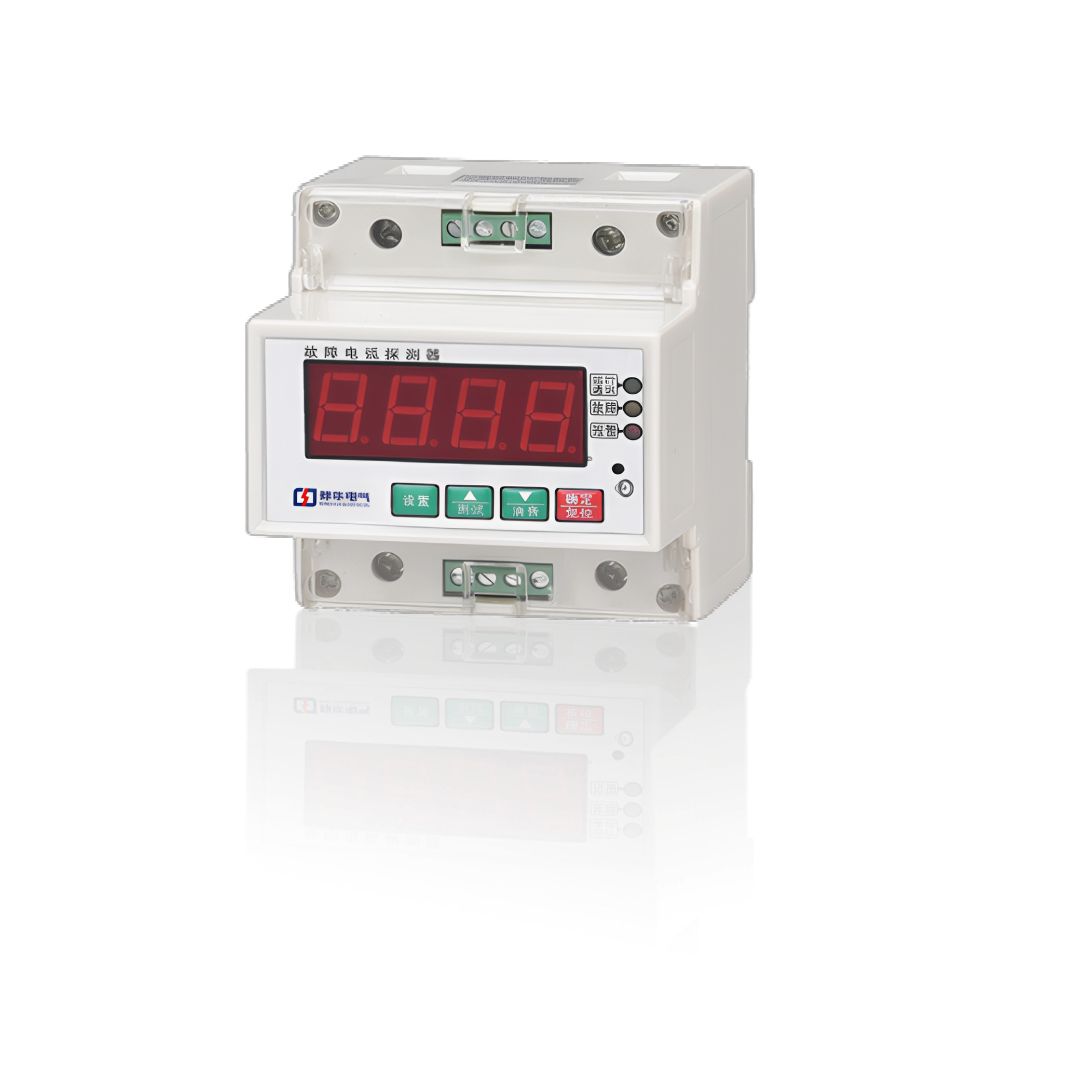

| HYEF-AF-1P | 單相故障電弧探測器 | 220V 單回路專用,采用 AI 智能電弧識別算法,可精準區分故障電弧與開關通斷、電機運行、燈具啟動等正常電弧,誤報率<0.1%;支持故障電弧計數、聲光報警、繼電器聯動脫扣輸出,二總線無極性通訊,標準 35mm 導軌安裝,適配民用住宅、商鋪、寫字樓末端照明、插座回路 |
| HYEF-AF-3P | 三相三線故障電弧探測器 | 380V 三相動力回路專用,全相位故障電弧監測,支持過流、過載預警,抗強電磁干擾設計,可獨立運行或組網接入主機,適配工業廠房電機、風機、水泵等動力配電回路 |
| HYEF-AF-4P | 三相四線故障電弧探測器 | 380V 三相四線綜合配電回路專用,集成故障電弧監測、剩余電流監測、溫度監測擴展功能,LCD 液晶實時顯示報警信息與運行狀態,支持 RS485/TBUS 雙通訊,適配商業綜合體、工業園區、醫院、學校等綜合配電場景 |
| JFDTD-AF | 多路故障電弧探測器 | 多回路集中監測專用,最大支持 8 路單相回路故障電弧同步監測,支持集中報警、分區聯動,大容量事件記錄存儲,適配密集型配電箱、配電房多回路集中管理場景 |
HYEF200 電氣火災監控系統核心優勢:
【合規保障】全系列符合 GB 14287 系列國標要求,取得國家 3C 強制性認證,全套資質文件可溯源,完全滿足您的項目消防驗收要求,驗收通過率 100%
【精準監測】支持剩余電流、溫度、故障電弧、電壓、電流多維度監測,搭載智能濾波算法,監測精度 ±5%,響應時間≤30s,誤報率≤0.3%,遠超行業標準
【組網靈活】采用二總線無極性通訊,最大通訊距離 1500m,支持總線供電,布線簡單,可兼容 HYEF 全系列探測器與配件,大幅降低您的施工與改造成本
【擴展自由】單機最大支持 2016 個點位,可通過 CAN 總線聯網擴展至 40 萬點位,適配從小型商鋪到超大型綜合體的全規模項目,后期擴容無需更換核心主機
【穩定耐用】工業級元器件設計,平均無故障工作時間≥100000 小時,內置大容量存儲,可記錄 10000 條報警 / 故障事件,斷電不丟失,適配復雜工況長期穩定運行
【服務無憂】全系產品享2 年質保期,質保期內免費維修、免費更換非人為損壞配件,7×24 小時技術支持,批量采購可提供上門調試與安裝指導
HYEF200 電氣火災監控系統應用場景:
HYEF200 電氣火災監控系統可廣泛適配各類低壓配電系統的電氣火災防護,您可直接用于以下項目:
民用建筑:商品住宅、公寓、老舊小區改造、保障性住房
商業建筑:商業綜合體、酒店、寫字樓、餐飲門店、九小場所
公共建筑:醫院、學校、養老院、政務大廳、交通樞紐、體育館
工業建筑:生產廠房、倉庫、高低壓配電室、新能源充電站、儲能電站
特殊場所:數據中心、服務器機房、UPS 電源室、加油站
核心安裝要點:
主機應安裝在消防控制室或專用配電室內,環境溫度 0℃~40℃,避免強電磁干擾,預留充足檢修空間,接地嚴格遵循消防電氣規范
配套剩余電流互感器安裝時,相線與中性線需同時穿過,PE 線嚴禁穿過,安裝完成后做好固定與標識,確保監測精度
系統通訊線與強電回路線纜需分開敷設,嚴禁同管布線,二總線通訊線建議選用 ZR-RVSP-2×1.5mm2 阻燃線纜,保障通訊穩定
溫度探測器感溫元件需與被測點位緊密貼合、固定牢固,嚴禁懸空安裝,確保測溫數據準確、報警響應及時
所有設備安裝完成后,需進行全回路功能測試與報警聯動測試,確保系統正常運行,滿足消防驗收要求
常見疑問解答:
問:HYEF200 電氣火災監控系統可以監測哪些參數?
答:HYEF200 為全功能電氣火災監控系統,可實時監測配電回路的剩余電流、線路溫度、故障電弧、電壓、電流等核心參數,配套 HYEF-RT、HYFW、JFDTD 系列探測器可實現多回路靈活擴展,報警閾值可根據您的項目需求現場自定義調節,完全符合 GB14287 系列國標要求。
問:HYEF200 系統可以適配哪些前端探測器與配件?
答:HYEF200 系統可完美匹配西安邦華全系列配套設備,包括 HYEF-H/HYEF-B 主控單元、HYEF-RT 系列剩余電流探測器、HYFW 系列測溫探測器、HYEF-AF 系列故障電弧探測器、XE03 系列剩余電流互感器、JFD 系列報警模塊與 JFDTD 系列測溫模塊,一站式配齊,即插即用,無需復雜調試。
問:HYEF200 系統有沒有 3C 認證,能不能過消防驗收?
答:HYEF200 全系列產品均全項通過國家 3C 強制性認證,嚴格遵循 GB 14287-2014、GB 50116-2013 國家標準生產,參數可溯源,全套資質文件齊全,完全滿足國內各類建筑消防驗收要求,助力您的項目順利過審。
問:存量改造項目無法斷電,能不能用 HYEF200 系統?
答:完全可以。HYEF200 系統采用模塊化導軌式安裝,配套 XE03R 系列開口式剩余電流互感器,無需拆解母線、無需斷電即可完成安裝,不影響現場正常用電,完美適配老舊小區、存量商業、工業廠房改造項目。
問:采購 HYEF200 系統的質保期是多久,有哪些技術支持?
答:我們為 HYEF200 全系列產品提供2 年質保期,質保期內免費維修、免費更換非人為損壞配件,同時提供 7×24 小時技術支持,批量采購可提供工程師上門調試、安裝指導與免費技術培訓,全程護航您的項目落地。
問:HYEF200 系統適配哪些項目規模,最大支持多少點位?
答:HYEF200 系統可靈活適配從小型商鋪到超大型城市綜合體的全規模項目,單機最大支持 2016 個點位,可通過 CAN 總線聯網實現 200 臺主機級聯,最大擴展至 40 萬點位,可根據您的項目需求自由擴容,無需重復更換核心主機。
西安邦華電氣工程有限公司,專注消防電氣設備研發生產,擁有標準化生產基地、完善的檢測體系與專業的技術施工團隊,全系列電氣火災監控產品均通過 3C 認證與國標檢測,可根據您的項目需求提供定制化解決方案。HYEF200 系統廠家直供,常規配置供貨周期 3-7 天,批量采購可享階梯優惠,無論您是新建項目采購、還是存量改造升級,我們都能為您提供合規、穩定、高性價比的電氣安全防護產品,2 年質保 + 終身技術支持,一站式助力您的項目順利通過消防驗收,守護配電系統安全運行。
