TCDH535W 電氣火災監控系統 —— 您的全場景電氣安全核心防線

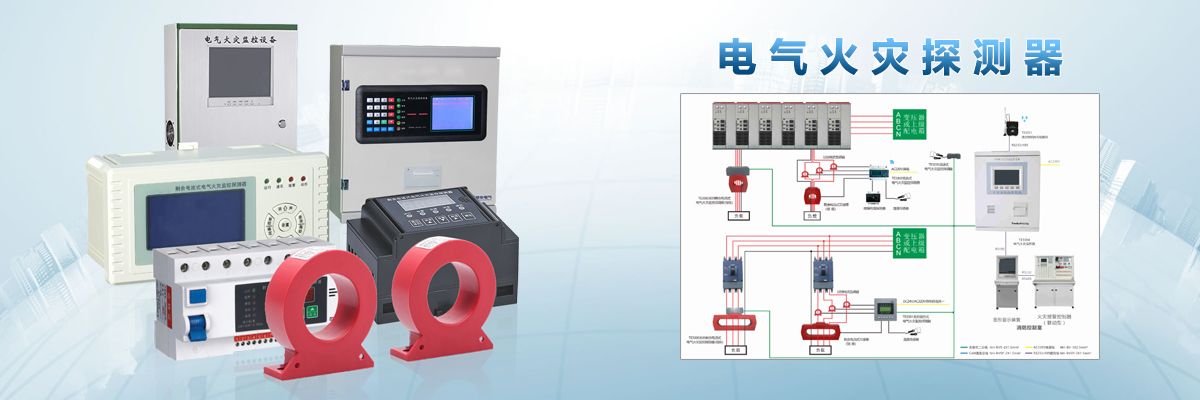

TCDH535W 電氣火災監控系統概述：

西安邦華電氣 TCDH535W 系列電氣火災監控系統，是嚴格遵循 GB 14287-2014、GB 50116-2013 國家標準打造的全場景電氣安全防護解決方案，全系列產品均通過國家 3C 強制性認證，集多參數實時監測、智能分級預警、集中管控、消防聯動于一體，可精準捕捉漏電、過熱、過載、故障電弧等早期電氣火災隱患。系統配套 JB-DH-TC5600 系列監控主機、TC-DH 全品類探測器、全規格剩余電流互感器及配套輔件，一站式覆蓋民用住宅、商業綜合體、工業廠房、數據中心、新能源電站等各類場景，為您的項目提供合規無憂、運維便捷的全鏈路電氣安全保障，助力項目順利通過消防驗收。

TCDH535W 電氣火災監控系統全系列型號：

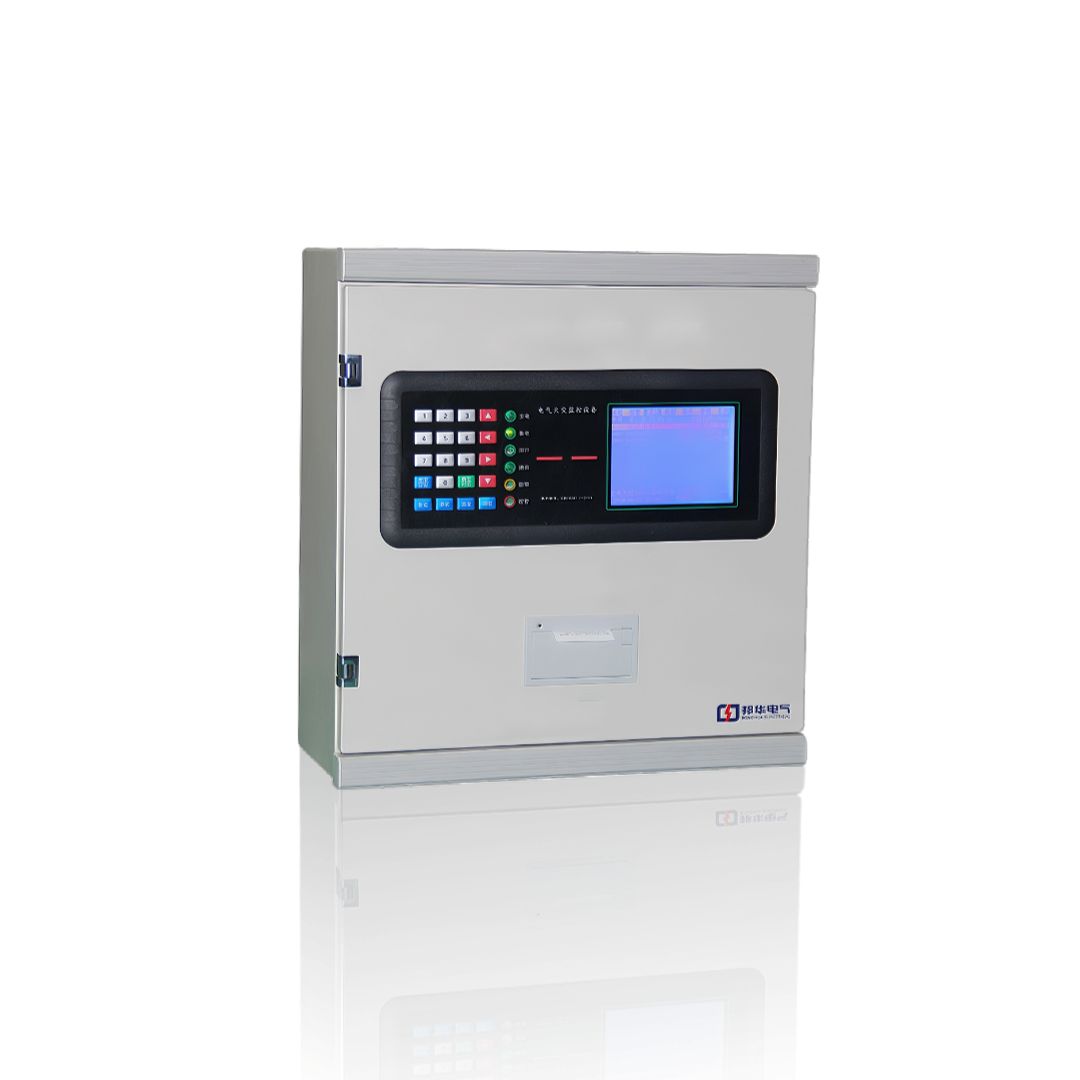

電氣火災監控設備

本類為邦華電氣電氣火災監控系統的核心管理中樞，核心產品為JB-DH-TC5600電氣火災監控設備，采用無極性二總線通訊技術，可集中管理TCDH535W、TC-DH12A、TC-DH230 系列組合式探測器，以及TC-DH2345SJ、TC-DH1940SJ、TC-DH1435SJ、TC-DH065SY、TC-DH045SY、TC-DH01B 全系列剩余電流式探測器與配套剩余電流互感器，實現剩余電流、溫度等數據實時采集、分級聲光報警、故障定位、黑匣子事件存儲、聯動控制與遠程運維功能，單回路最大可接 255 個點位，支持多主機聯網，適配民用建筑、商業綜合體、工業廠房等全場景配電安全集中監控需求，全系列嚴格符合 GB 14287.1-2014 國家標準。

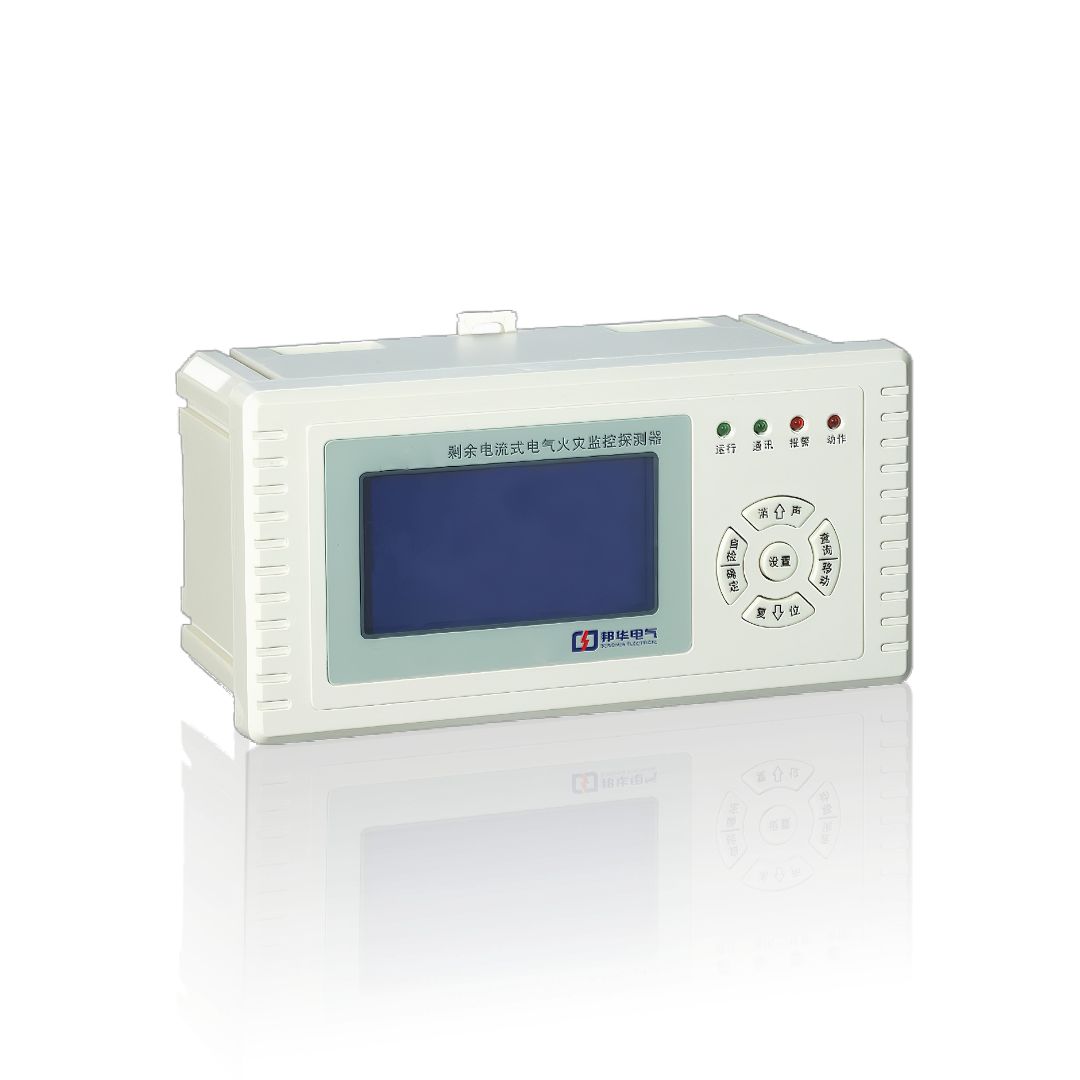

電氣火災監控探測器

本類為邦華電氣電氣火災監控系統的前端感知核心，完整覆蓋TCDH535W、TC-DH12A、TC-DH230 系列組合式電氣火災監控探測器，以及TC-DH2345SJ、TC-DH1940SJ、TC-DH1435SJ、TC-DH065SY、TC-DH045SY、TC-DH01B-J325、TC-DH01B-J225、TC-DH01B-93、TC-DH01B-70、TC-DH01B-50、TC-DH01B-30、TC-DH01B-J192 全系列剩余電流式電氣火災監控探測器，全系列符合 GB 14287.2/3-2014 國家標準，核心產品通過 CCC 強制性認證，采用無極性二總線與 JB-DH-TC5600 監控主機通訊，同時實現供電與數據傳輸，支持電子編碼，工程調試便捷，可實現剩余電流、線路溫度等電氣火災風險的精準監測、預警與聯動，全面適配末端配電箱、動力柜、配電房等全場景回路監測需求。

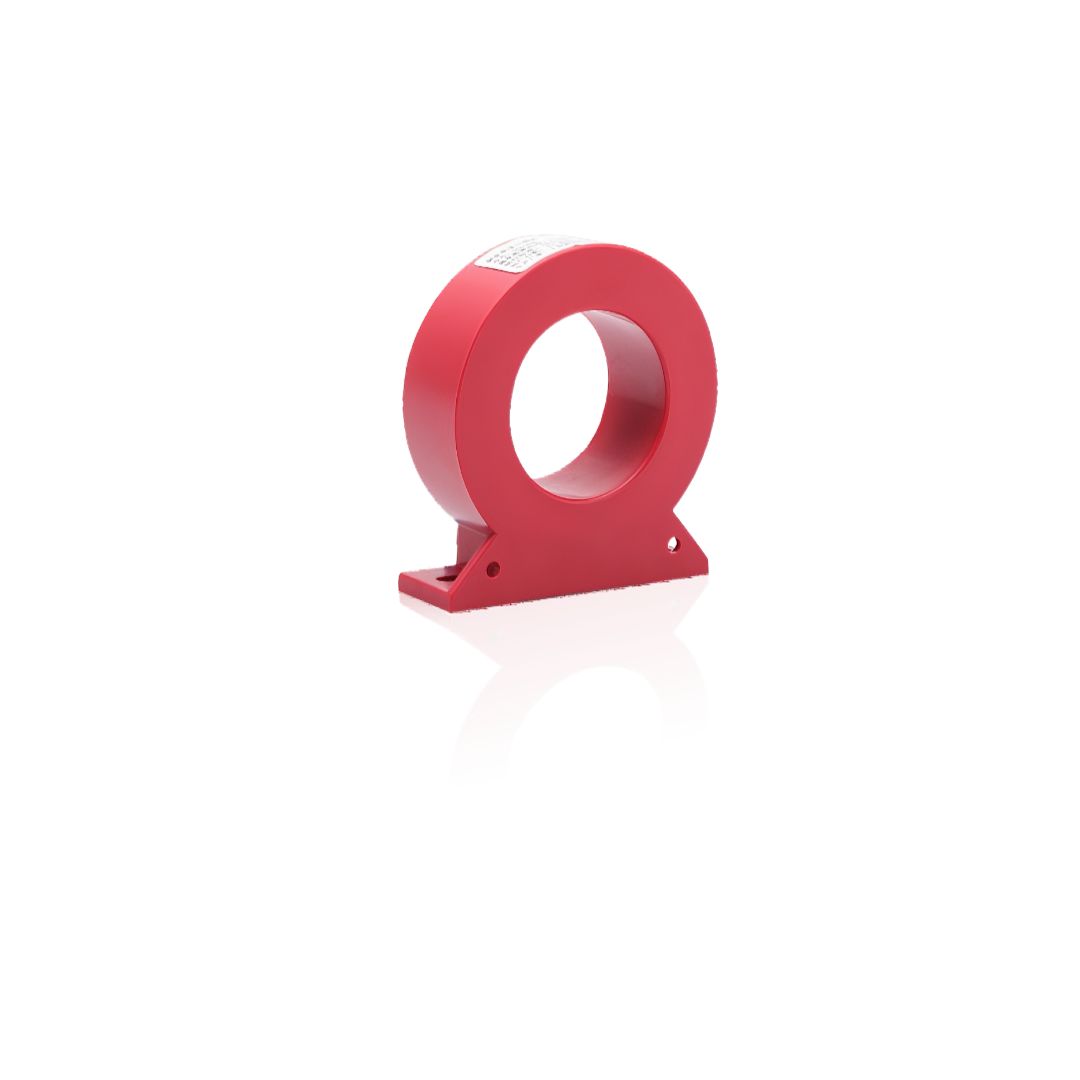

剩余電流互感器

本系列為邦華電氣全系列電氣火災監控探測器配套的核心傳感部件，涵蓋與TC-DH01B 全系列、TC-DH2345SJ、TC-DH1940SJ、TC-DH1435SJ、TC-DH065SY、TC-DH045SY剩余電流式探測器適配的全孔徑規格，以及與TCDH535W、TC-DH12A、TC-DH230組合式探測器配套的專用互感器，分為閉口式、開合式兩大品類，采用高導磁鐵芯制作，線性度好、靈敏度高、抗干擾能力強，額定測量電流覆蓋 0~1000mA，適配回路額定電流 50A~1000A，開合式結構支持免斷電安裝，充分滿足新建項目標準化施工與老舊項目改造的靈活施工需求。

配套設備

本系列為邦華電氣電氣火災監控系統穩定運行的配套支撐產品，涵蓋貼片式 / 磁吸式溫度傳感器、總線短路隔離器、通訊轉換模塊、系統電源模塊、總線中繼器、火災聲光報警器、TCBM5023 電子編碼器等全品類輔件，可與 JB-DH-TC5600 監控主機、全系列探測器、互感器無縫適配，實現溫度信號精準采集、總線故障隔離、通訊協議轉換、系統穩定供電、信號中繼放大、現場聲光告警等功能，全方位保障系統在各類復雜配電環境下穩定可靠運行，同時可無縫對接邦華電氣智慧消防安全服務云平臺，實現遠程運維與智能化管理。

TCDH535W 電氣火災監控系統核心優勢與合規保障：

1. 全系列通過國家 3C 強制性認證，嚴格遵循 GB 14287-2014 國標，完全滿足各類建筑消防驗收要求

2. 剩余電流、溫度、故障電弧多維度精準監測，智能濾波算法抗干擾，誤報率≤0.3%，24 小時不間斷守護

3. 二總線無極性通訊，導軌式安裝，開口式互感器支持免斷電施工，適配新建項目與存量改造全場景

4. 可無縫對接 JB-DH-TC5600 系列監控主機與消防聯動系統，支持本地管控 + 云端運維，事件記錄斷電不丟失

5. 全系列產品 2 年質保期內免費維修、免費技術支持，大幅降低您的項目運維成本與安全風險

安裝調試核心注意事項：

-您安裝剩余電流互感器時，需將相線與中性線同時穿過互感器，PE 保護線嚴禁穿過，避免監測精度失準、誤報頻發

-存量改造項目無法斷電施工，您可優先選用 CTZH61F 系列開口式互感器，搭配 TC-DH 系列導軌式探測器，無需拆解母線、無需斷電即可完成安裝，不影響現場正常用電

-您的 TC-DH 系列探測器需安裝在低壓配電柜 / 配電箱內，預留≥10cm 檢修空間，通訊線與強電回路線纜需分開敷設，嚴禁同管布線，避免電磁干擾

-系統二總線通訊需采用 RVSP2×1.5mm2 屏蔽雙絞線，全程屏蔽層單端接地，最大通訊距離不超過 1200m，超遠距離需增配中繼器保障信號穩定

-您調試系統時，需先對探測器進行地址編碼，確保同一回路內無重碼地址，主機可自動識別在線設備，一鍵完成系統配置，無需復雜調試

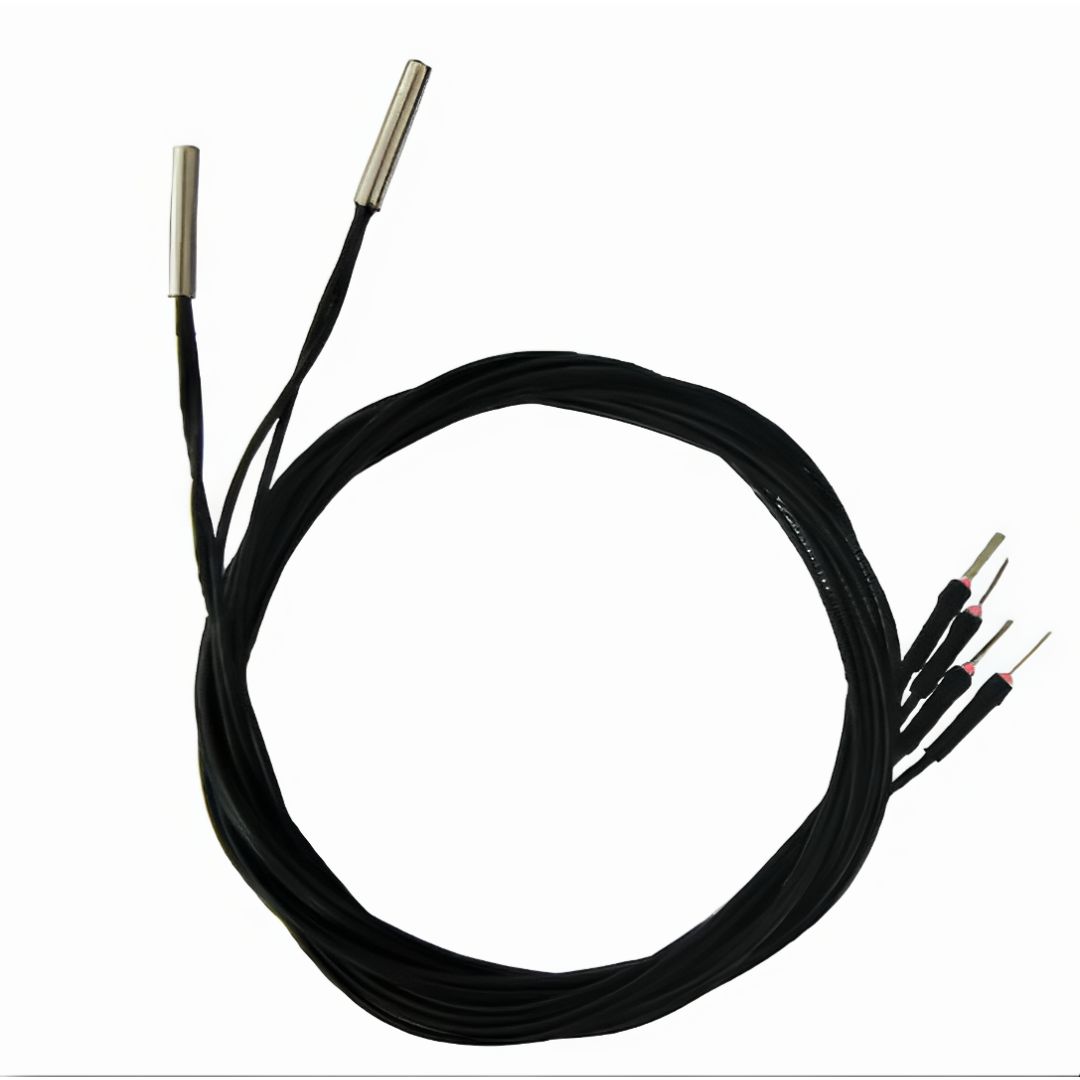

-溫度傳感器需緊貼被測線纜接頭、銅排、母線槽表面，采用扎帶固定，確保接觸良好，避免測溫偏差，報警閾值需根據現場工況在國標范圍內合理設置

服務與保障：

• 1 對 1 選型支持：專業技術團隊根據您的項目規模、場景需求、電流等級，為您定制 TCDH535W 系統專屬適配方案，精準選型不浪費

• 驗收全程保障：全系列產品資質齊全，提供完整 3C 認證、檢測報告、合格證，全程配合您的項目消防驗收，確保順利通過

• 上門施工服務：自有專業施工團隊，可提供全國范圍內上門安裝、調試服務，批量采購可安排工程師現場指導，解決您的施工難題

• 極速售后響應：7×24 小時技術支持，西北地區 24 小時上門服務，2 年質保期內免費維修、免費更換配件，終身提供產品維保服務

• 定制化能力：可根據您的項目特殊需求，定制特殊規格產品、通訊協議對接與智慧消防系統整體解決方案

常見疑問解答：

Q1：TCDH535W 電氣火災監控系統包含哪些核心設備，能滿足我的項目消防驗收要求嗎？

A1：TCDH535W 系統核心包含 JB-DH-TC5600 監控主機、TC-DH 全系列探測器、CTZ6/CTZH61F 系列互感器及配套輔件，全系列均通過國家 3C 強制性認證，嚴格遵循 GB 14287-2014 國家標準，參數可溯源，已服務國內上千個項目順利通過消防驗收，您可放心選用。

Q2：我的存量改造項目無法斷電，應該選 TCDH535W 系統的哪些型號？

A2：存量改造項目您可優先選用 TCDH535W 系統搭配 TC-DH 系列導軌式探測器，配套 CTZH61F 系列開口式剩余電流互感器，無需斷電、無需拆解母線即可完成安裝，二總線無極性設計無需大規模重新布線，不影響現場正常用電，完美適配存量改造需求。

Q3：TC-DH 系列探測器可以和 TCDH535W 系統主機完美適配嗎，最多支持多少路監測？

A3：TC-DH 全系列探測器均可與 TCDH535W 系統的 JB-DH-TC5600 監控主機無縫適配，其中 TC-DH12A 型號最多支持 8 路傳感器通道自由組合，單臺 JB-DH-TC5600 主機最大可接入 2016 點，支持多機組網擴展至 40 萬點，完全滿足您的多回路集中監測需求。

Q4：TCDH535W 系統的報警閾值可以調整嗎，監測精度怎么樣？

A4：TCDH535W 系統全系列探測器的剩余電流報警值 0-1000mA 可調，溫度報警值 0-140℃可調，完全符合國標要求，可根據您的現場工況自定義設置；系統檢測精度達 ±5%，報警響應時間≤30s，搭載智能濾波算法，誤報率≤0.3%，精準識別真實隱患。

Q5：你們邦華電氣的 TCDH535W 系統提供哪些服務，質保期多久？

A5：我們為您提供售前選型指導、售中安裝調試、全程消防驗收配合、售后終身維保全流程服務，技術團隊 7×24 小時響應；TCDH535W 全系列產品提供 2 年免費質保，質保期內免費維修、免費更換配件、免費技術支持，大幅降低您的項目運維成本。

西安邦華電氣深耕消防電氣領域多年，全系列 TCDH535W 電氣火災監控系統均通過國標 3C 認證，配套 JB-DH-TC5600 監控主機、TC-DH 全系列探測器、CTZ6/CTZH61F 全系列互感器及配套輔件，型號齊全、適配性強、性能穩定，可完美滿足您的民用住宅、商業建筑、工業廠房、公共配套、新能源電站等各類場景的電氣火災防護需求。從選型設計、安裝調試到驗收配合、售后維保，我們為您提供全流程一站式服務，2 年質保全程護航，助力您的項目筑牢電氣安全防線，高效通過消防驗收。
